Racor a presión de unión de mamparo serie KQ2E

Accesorio a presión de unión de mamparo serie SOLH KQ2E | Conector neumático de montaje en panel

Marca: SOLH de Richge Technology | Conector de un toque neumático de unión de mamparo equivalente a SMC KQ2E

1. Descripción general del producto

     KQ2E es el racor de unión de mamparo de la serie de conexiones instantáneas SOLH KQ2, totalmente intercambiable con SMC KQ2E. Comúnmente denominado accesorio de mamparo de panel, es el componente estándar para la penetración de líneas neumáticas a través de paneles y particiones de equipos. Conecta circuitos de aire internos y externos, admite el montaje en panel de válvulas y cilindros, y se usa ampliamente en gabinetes de control, gabinetes de automatización y particiones de salas blancas.

2. Reglas de nomenclatura de modelos

Ejemplos de desglose de modelos:

  Mampara de doble tubo estándar: KQ2E06-00A
     KQ2: Racor instantáneo de segunda generación serie KQ2 (cuerpo blanco)
     E: Unión de mamparo, panel a través de estructura
     06: Diámetro exterior del tubo φ6 mm, ambos extremos del mismo tamaño de inserción
     00: Puertos de inserción dobles (mamparo de tubo a tubo)
     A: Sello NBR, tipo junta para montaje y desmontaje repetidos

  Mampara pequeña compacta: KQ2E04-00J
     Sufijo J: versión compacta miniaturizada, dimensión más pequeña para paneles delgados y equipos en miniatura

  Rosca hembra a mamparo de tubo: KQ2E06-02A
     02: Rosca de tubo cónico hembra Rc14

  Significado completo: φ6 puerto de inserción ↔ conector pasante de rosca hembra Rc1/4

3. Tres tipos estructurales

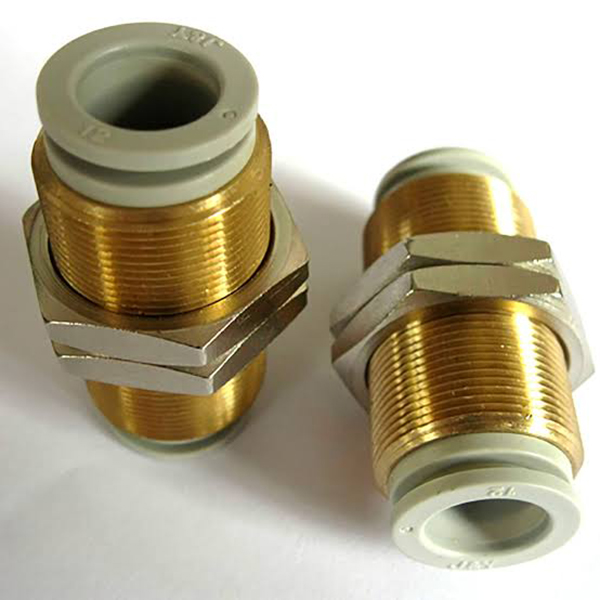

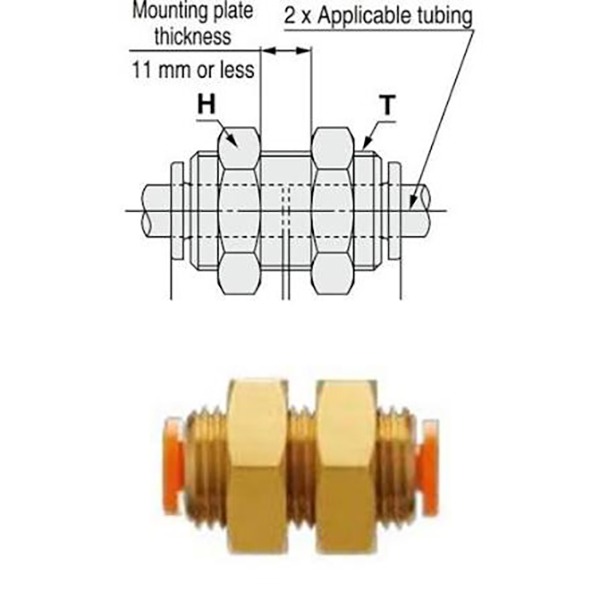

3.1 Unión de mampara de doble tubo estándar (KQ2EXX-00)

  Características de la estructura:

     • Puertos push-in de igual diámetro en ambos extremos. Sección intermedia con rosca de latón niquelado + contratuerca, fijada tras atravesar el panel

     • Canal de flujo recto sin reducción de diámetro ni cambio de dirección, mínima caída de presión

     • Los tubos de aire en ambos lados del panel se pueden conectar directamente sin adaptadores adicionales después de la instalación.

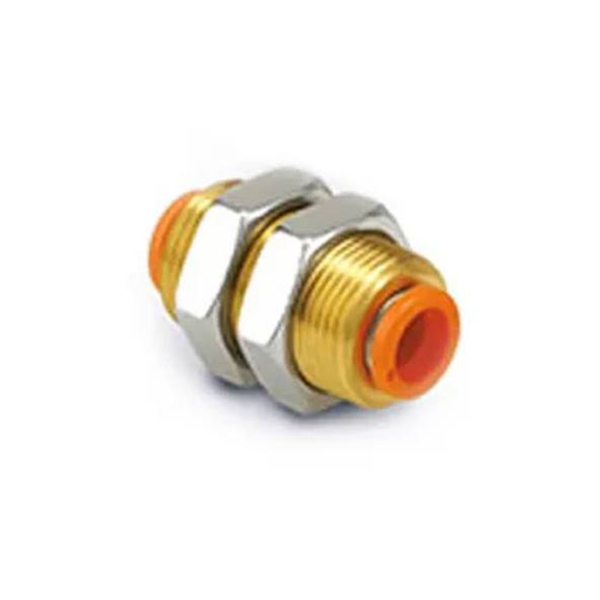

3.2 Unión de mamparo compacta mini de doble tubo (KQ2EXX-00J)

  Características de la estructura:

     • Diseño miniaturizado optimizado para microequipos y paneles delgados, longitud total más corta y diámetro de rosca más pequeño en comparación con la versión estándar.

     • Adecuado para paneles delgados y espacios de instalación reducidos, escenarios de cableado denso

     • Mismos parámetros de rendimiento que el modelo estándar, sólo tamaño físico reducido

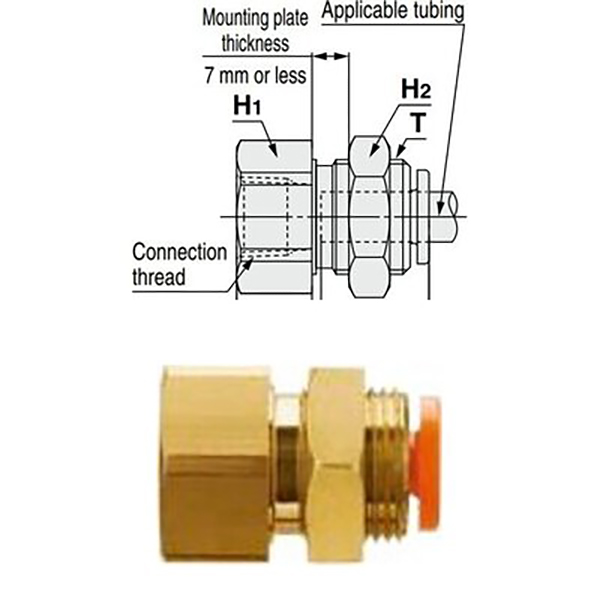

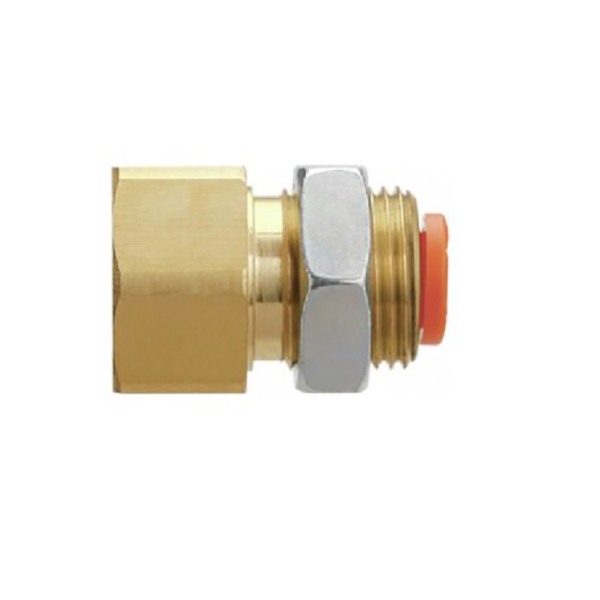

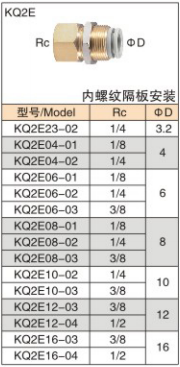

3.3 Unión de mamparo de rosca hembra a tubo (KQ2EXX-YY)

  Características de la estructura:

     • Un extremo con rosca hembra Rc (conecta la válvula solenoide, el cilindro y la isla de válvulas dentro del panel), el otro extremo con puerto de inserción para tubería externa

     • Viene con sección roscada y contratuerca para penetración y fijación del panel. Realice la instalación: válvula roscada interna + tubo de aire externo

     • El puerto roscado se acopla directamente a válvulas roscadas estándar; Solo el puerto de inserción está expuesto en el panel exterior para un cableado ordenado y antimal funcionamiento.

4. Especificaciones Técnicas Generales (Serie Completa)

5. Pautas de selección e instalación

  Guía de selección

     • Tubo de aire a través del armario de control/panel de equipo, tubo en ambos lados → KQ2EXX-00

     • Solenoide/cilindro montado en panel interior, tubo exterior → KQ2EXX-YY

     • Equipo en miniatura/panel delgado, espacio reducido limitado → KQ2EXX-00J

  Notas de instalación

  1. Recomendación del tamaño del orificio del panel:
     •Tubo Φ4Φ6: Diámetro de orificio recomendado Φ15mm
     •Tubo Φ8Φ10: Diámetro de orificio recomendado Φ20mm
     •Tubo Φ12Φ16: Diámetro de orificio recomendado Φ24mm

  2. Límite de espesor del panel: Versión estándar ≤7 mm; versión J compacta ≤5 mm

  3. Preparación del tubo: corte el tubo de forma plana y sin rebabas. Insértelo completamente hasta que se escuche un clic para evitar fugas.

  4. Fijación de tuerca: Asegure apretando la contratuerca suministrada después de pasar a través del panel; No se requiere cinta de PTFE para el tipo A (sello de junta integrado).

  5. Aplicación de vacío: elija el tipo A con sello NBR para una retención de vacío estable.

6. Comparación con modelos similares

7. Aplicaciones típicas

     • Mamparo del gabinete de control: KQ2E06-00 pasa el tubo interno fuera del gabinete para conectar los cilindros externos y ordenar el cableado

     • Montaje en panel de válvula solenoide: KQ2E06-01A para panel interior de válvula, solo puerto de inserción expuesto externamente, limpio y antitáctil

     • Penetración de la partición de la sala limpia: Penetración de la línea de aire sellada entre la sala limpia y el equipo sin alterar el entorno limpio.

     • Cableado denso para equipos compactos: KQ2E04-00J para paneles delgados en maquinaria pequeña para ahorrar espacio para el diseño de circuitos múltiples
