Racor a presión recto serie KQ2N

Los racores a presión rectos estilo vástago KQ2N son conectores neumáticos de un toque diseñados como reemplazos directos para la serie SMC KQ2N. Con variantes de rosca macho, vástago de igual diámetro y vástago reductor, estos accesorios admiten un montaje rápido de tubos sin herramientas para tubos de PU y PA. Adecuado tanto para tuberías de aire comprimido como de vacío en equipos de automatización, manipulación robótica y aplicaciones de accesorios neumáticos. El cuerpo de PBT combinado con roscas de latón niquelado ofrece un sellado estable dentro de una temperatura de trabajo de 0 ℃ ~ 60 ℃.

Enviar Consulta

Descripción del Producto

Racor a presión recto serie SOLH KQ2N | Conector recto neumático tipo vástago

Marca: SOLH de Richge Technology | Conexión de un toque recta de vástago equivalente a SMC KQ2N

1. Descripción general del producto

KQ2N es un conector neumático recto estilo vástago. Un extremo es de rosca macho o vástago, el otro extremo acepta tubos de aire de PU/PA. Es un reemplazo directo de las conexiones instantáneas de la serie SMC KQ2N. Ampliamente utilizado en circuitos neumáticos y tuberías de vacío. Instalación sin herramientas, simplemente presione el collar de liberación para insertar o quitar el tubo rápidamente.

Cuatro tipos estructurales disponibles:

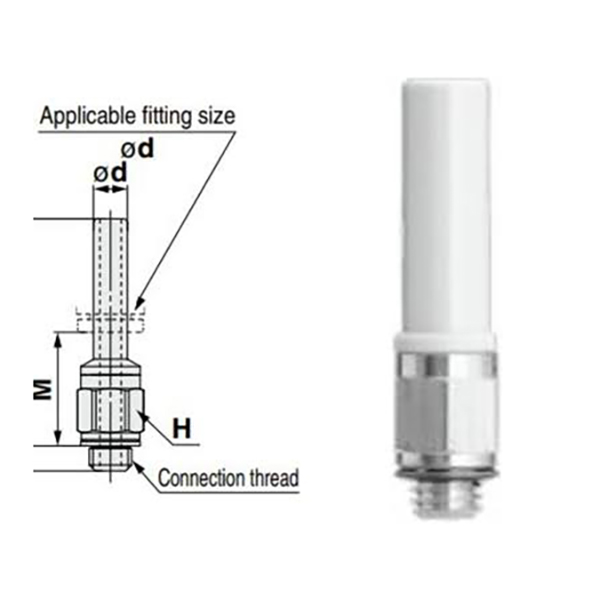

Tipo de vástago con rosca macho (rosca M: M5)

Tipo de vástago con rosca macho (rosca R cónica imperial: 1/8,1/4,3/8)

• Vástago recto de igual diámetro (sufijo -99): ambos extremos con el mismo diámetro exterior del vástago

• Ajuste recto del vástago reductor: dos vástagos con diferentes diámetros exteriores para la transición de tamaño

2. Explicación del código modelo

Ejemplo: KQ2N04-M5

• KQ2N: Código de serie, racor recto tipo vástago

• 04: Diámetro exterior del tubo Φ4 mm en el lado de inserción

• M5 / 01S / 02S: Especificación de rosca macho

• -99: Accesorio recto de vástago de igual diámetro

• 04-06: Accesorio de vástago reductor, ①Φ4 → ②Φ6

Segmento de código	Descripción
KQ2N	Código de serie: Racor a presión recto tipo vástago
04/06/08/10/12/16	Diámetro exterior del tubo ΦD (mm)
M5	Rosca macho métrica M5×0,8
01S/02S/03S	Rosca cónica Imperial R: R1/8, R1/4, R3/8
-99	Accesorio recto de vástago de igual diámetro, ambos extremos del mismo diámetro exterior
Dos dígitos, por ejemplo, 04-06	Accesorio de vástago reductor: ① entrada OD, ② salida OD

3. Especificaciones técnicas clave

Artículo	Parámetro
Tubería aplicable	Tubo de poliuretano PU, tubo de nailon PA
Presión de funcionamiento	0~1.0MPa, compatible con circuito de presión negativa de vacío
Temperatura de funcionamiento	0 ℃ ~ +60 ℃
Material del cuerpo	Cuerpo de plástico; Pieza roscada de latón niquelado, resistente a la corrosión.
Rendimiento de sellado	Excelente sellado de roscas
Método de conexión	Empuje; Presione el collar de liberación para separar el tubo.

4. Lista completa de modelos

4.1 Versión con rosca macho M métrica

Modeloooo	Hilo	Tubo ΦD
KQ2N04-M5	M5×0,8	Φ4
KQ2N06-M5	M5×0,8	Φ6

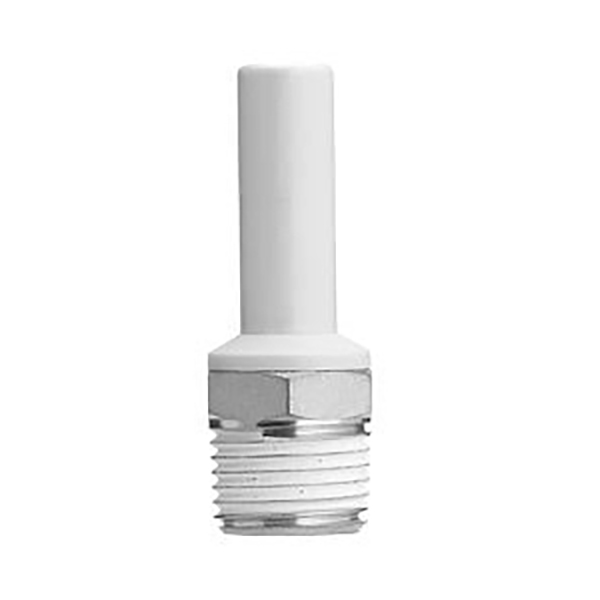

4.2 Versión con rosca macho cónica Imperial R

Modeloooo	Hilo R	Tubo ΦD
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ6
KQ2N06-02S	R1/4	Φ6
KQ2N08-02S	R1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ10

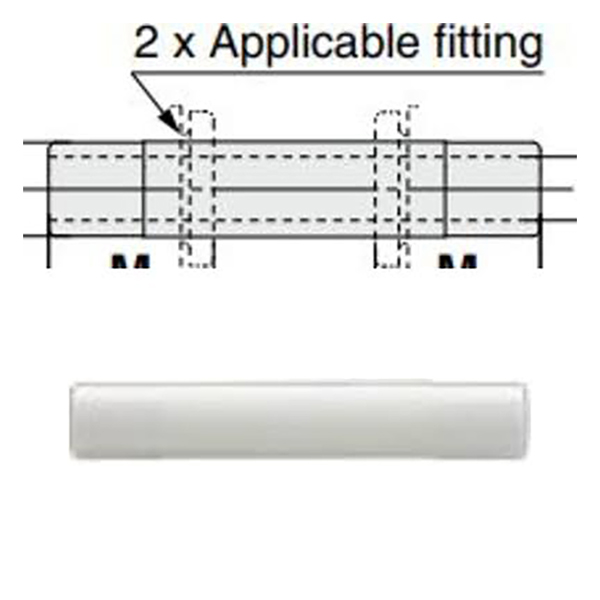

4.3 Vástago recto de igual diámetro (Serie -99)

Modeloooo	ΦD
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ10
KQ2N12-99	Φ12
KQ2N16-99	Φ16

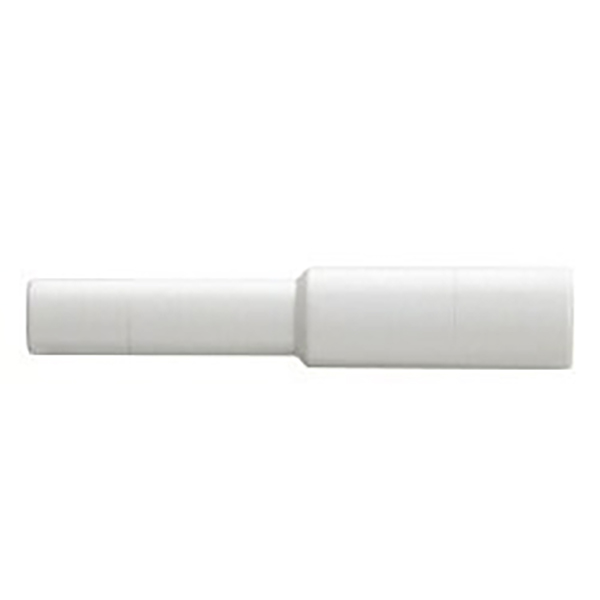

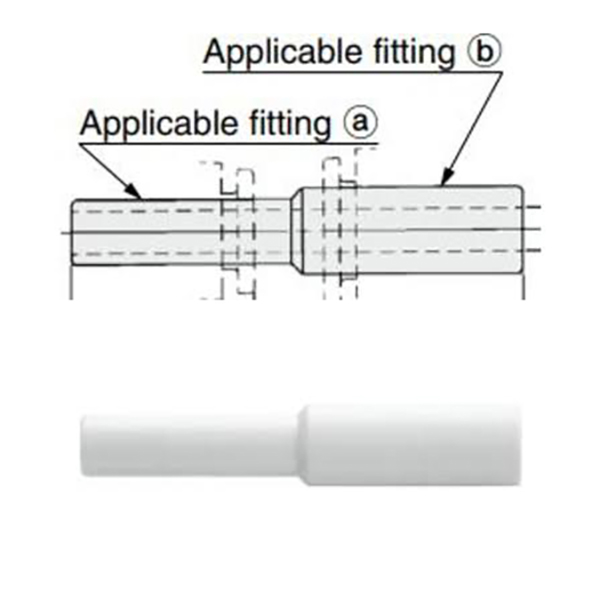

4.4 Ajuste recto del vástago reductor

Modeloooo	① Diámetro exterior del vástago	② Diámetro exterior del vástago
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ10
KQ2N10-12	Φ10	Φ12
KQ2N12-16	Φ12	Φ16

5. Funciones principales

Cuerpo de plástico con rosca de latón niquelado para resistencia a la corrosión y sellado confiable de roscas.

• Compatible con tubo de aire de poliuretano PU y tubo de nailon PA

Presión de trabajo nominal 0~1.0MPa, adecuada para circuitos de presión negativa al vacío

• Rango de temperatura de funcionamiento: 0 ℃ ~ +60 ℃

• Montaje sencillo: mantenga el extremo del tubo liso e insértelo directamente; Presione el collar de liberación frontal para sacar el tubo y desmontarlo.

6. Escenarios de aplicación

Maquinaria de automatización, brazos robóticos, sistemas de adsorción al vacío, accesorios neumáticos, tuberías para compresores de aire. Reemplazo directo para accesorios importados de la serie SMC KQ2N.
