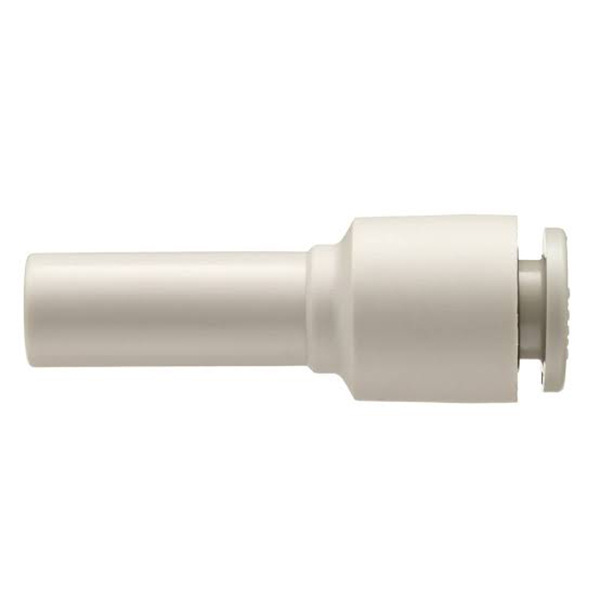

Tapa de extremo hembra de ajuste a presión KQ2R de plástico

Accesorio a presión recto reductor serie SOLH KQ2R | Acoplador de tubo de diferente diámetro

Marca: SOLH de Richge Technology | Conector neumático recto reductor de un toque equivalente a SMC KQ2R

1. Descripción general del producto

     KQ2R es un racor rápido reductor recto de la serie KQ2, también conocido como acoplador de tubo de diferentes diámetros. Está especialmente diseñado para la conexión en línea de dos tubos de aire con diferentes diámetros exteriores, uno de los accesorios reductores más utilizados en sistemas neumáticos.

2. Explicación del modelo y la estructura

  Ejemplo de modelo: KQ2R06-08
     KQ2: Serie de conexiones instantáneas de segunda generación de SMC
     R: Reductor, estructura recta reductora
     06: Diámetro exterior del tubo del puerto ① (mm, Φ6mm)
     08: Diámetro exterior del tubo del puerto ② (mm, Φ8mm)

  Características estructurales

     • Ambos extremos adoptan puertos estándar KQ2 de un toque; un extremo para tubo de diámetro exterior pequeño y el otro para tubo de diámetro exterior grande con canal de flujo interno recto, lo que permite una conexión en línea para tubos de diferentes diámetros.

     • Transición cónica suave dentro del canal, menor caída de presión en comparación con el conjunto dividido (conexión recta + reductor separado). Ideal para circuitos neumáticos sensibles al flujo y a la caída de presión.

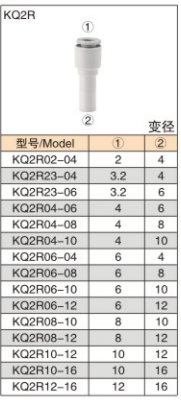

3. Tabla de especificaciones completa

4. Especificaciones técnicas generales (compatibles con la serie KQ2 completa)

5. Pautas de selección y operación

   Regla de selección: elija KQ2R para la conexión en línea de dos tubos de diámetro exterior diferentes, no se requieren accesorios combinados adicionales.

     • El extremo del tubo debe cortarse plano y sin rebabas. Inserte el tubo completamente hasta que se escuche un "clic" para evitar fugas de aire.

     • Para retirarlo: presione el collar de liberación en el puerto y tire del tubo hacia afuera; no tire con fuerza bruta.

     • La caída de presión aumenta con una mayor diferencia de diámetro. Prefiera modelos con pequeña diferencia de diámetro en condiciones de alto flujo.

6. Escenarios de aplicación típicos

     • Transición del diámetro del tubo: convierta el tubo principal de Φ8 en un tubo de Φ6 mediante KQ2R06-08 para combinar cilindros de diferentes tamaños sin adaptadores adicionales.

     • Modernización de la máquina: conecte la tubería Φ6 del equipo antiguo con la tubería Φ8 de la máquina nueva para mayor compatibilidad; no es necesario reemplazar el tubo completo.

     • Conexión del circuito de vacío: Acople líneas de vacío de diferentes diámetros. El diseño de bajas fugas mantiene un nivel de vacío estable.
