Generador de vacío multietapa serie PBM/PBX

Mini eyector de vacío de múltiples etapas y energía serie PBM / PBX | Generador de vacío apilable estilo Piab

Marca: SOLH de Richge Technology | Generador de vacío Venturi de 2 etapas, apilable y ultradelgado

1. Descripción general del producto

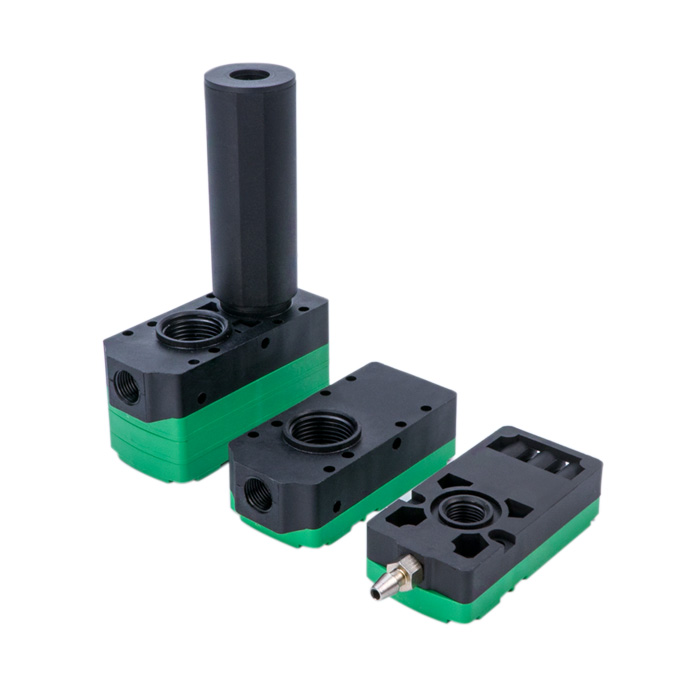

   PBM/PBX son minigeneradores de vacío multietapas con difusión de dos etapas estilo Piab, también conocidos como generadores de vacío multienergía. Adoptan un diseño modular apilable con un cuerpo liviano ultradelgado. PBM es una versión estándar con silenciador incorporado, mientras que PBX es un tipo de silenciador externo compuesto. Tres versiones funcionales disponibles: Tipo A sin válvula, Tipo B con válvula de suministro, Modelo C totalmente integrado de energía múltiple.

  Posicionamiento del núcleo: Tamaño compacto, bajo consumo de aire y gran flujo de succión. Admite apilamiento de múltiples capas con control independiente para múltiples ventosas. Ideal para robot EOAT, paletizado y piezas porosas con ventosas de espuma.

      • PBM Estándar Mini: Silenciador incorporado, cuerpo delgado, bajo nivel de ruido, adecuado para unidad única o conjunto apilado

      • PBX X-mini tipo compuesto: Cartucho silenciador externo extraíble, mayor vacío final, mayor flujo y mejor disipación de calor, diseñado para funcionamiento continuo de ciclo alto

  Grados de tamaño: 5 / 10 / 20 / 30. El número representa la potencia nominal equivalente de la bomba de vacío (0,05 ~ 0,3 kW). Versiones funcionales: A básica sin válvulas, B válvula de suministro integrada, C modelo multienergía completo (válvula de suministro + válvula de corte + detección de presión de vacío + acelerador de corte de vacío ajustable).

2. Regla de codificación del modelo

  Ejemplo: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM/PBX

￮ PBM: Tipo mini estándar con silenciador incorporado

￮ PBX: Tipo compuesto X-mini con cartucho silenciador externo

     • 10: Código de talla (5 /10 /20 /30)

￮ 5: Microflujo pequeño, componentes diminutos

￮ 10: Flujo pequeño-medio, piezas pequeñas 3C

￮ 20: Bestseller de caudal medio, cartón, film y ventosa de espuma

￮ 30: Gran flujo, lámina porosa de gran superficie y paletizado

     • ABECEDARIO: Versión funcional

￮ A: Unidad básica sin válvulas, solo cuerpo del generador, controlada por una válvula solenoide externa

￮ B: Versión de válvula única, válvula solenoide de suministro incorporada, válvula de retención de presión unidireccional opcional, liberación natural de vacío

￮ C: Versión multienergía completa, válvula de suministro + válvula de rotura de vacío + vacuostato digital + acelerador de soplado ajustable

     • K1: Código de combinación de válvula, K1 = Válvula de suministro normalmente cerrada + Válvula de interrupción normalmente cerrada

     • 5/6: Voltaje de la bobina: 5=DC24V, 6=DC12V

     • L/M: Especificación del cable

     • FN: Salida del interruptor de presión (NPN/PNP, unidad opcional kPa/inHg)

  Ejemplo de pedido: PBM20-C. Definición: Silenciador incorporado estándar PBM, tamaño 20, modelo multienergía completo tipo C, válvula de suministro y corte integrada, corte de vacío ajustable y alarma de detección de vacío.

3. Diferencia principal entre PBM y PBX

4. Comparación de funciones de la versión ABECEDARIO

5. Resumen de especificaciones técnicas

  Rendimiento a 0,5 MPa Presión de suministro

6. Guía de selección

  Elija PBM o PBX

     • ✅ PBM: Espacio de instalación limitado, robot EOAT, ciclo intermitente regular, no requiere silenciador sobresaliente

     • ✅ PBX: Ventosa de espuma, cartón poroso, funcionamiento continuo prolongado, se requiere mayor flujo y vacío

  Seleccione la versión A / B / C

     • ✅ Versión C Multienergía: Aplicación de robot, liberación rápida de soplado + alarma de detección de pieza faltante, reducción de válvulas y tuberías externas (preferido)

     • ✅ Versión B: Presupuesto limitado, sin liberación de vacío, pieza de trabajo liberada por peso propio

     • ✅ Versión A: Accesorio fijo con válvula solenoide externa existente, costo de adquisición más bajo

  Función de colector apilable (ventaja clave de PBM/PBX)

     PBM5 puede apilar hasta 16 capas; PBM10 admite hasta 12 capas. PBX comparte la misma capacidad de apilamiento. Cada capa posee un circuito de vacío independiente sin interferencias mutuas, compartiendo un suministro de aire principal. La mejor opción para transferencia de estaciones múltiples y módulos de boquillas múltiples.

     Material de sellado: NBR para condiciones generales; FKM para ambientes corrosivos de grado alimenticio o ácidos/álcalis.

7. Circuito neumático para el modelo multienergía tipo C

     Fuente de aire → filtro de aire AFC (se prohíbe la niebla de aceite) → regulador de presión AR → puerto de suministro de aire PBM/PBX-C; Puerto de vacío → filtro de vacío ZFC → ventosa. Dos cables de señal DC24V se conectan al PLC: uno para control de adsorción de vacío y el otro para interrupción de vacío de soplado ajustable. Señal de retroalimentación de vacío utilizada para la detección de piezas de trabajo faltantes o caídas.

8. Notas de operación

     • El suministro de aire debe ser seco y filtrado, prohibido el lubricador por niebla de aceite. La contaminación por aceite obstruirá las boquillas de dos etapas.

     • El filtro de vacío ZFC debe instalarse en la tubería de vacío. El polvo bloquea fácilmente las boquillas y reduce la fuerza de succión.

     • El cartucho silenciador externo de la PBX debe estar completamente instalado; Quitarlo provoca un ruido extremadamente fuerte.

     • Ajuste lentamente el acelerador de vacío tipo C. Una apertura excesiva eliminará las películas finas y las piezas de papel.

     • Para un conjunto de colectores apilados con varias unidades, agrande la tubería principal de suministro de aire para estabilizar la presión de todas las unidades.

     • Amplia tolerancia a la temperatura; Asegúrese de que no se forme formación de hielo en la fuente de aire en condiciones de baja temperatura.
