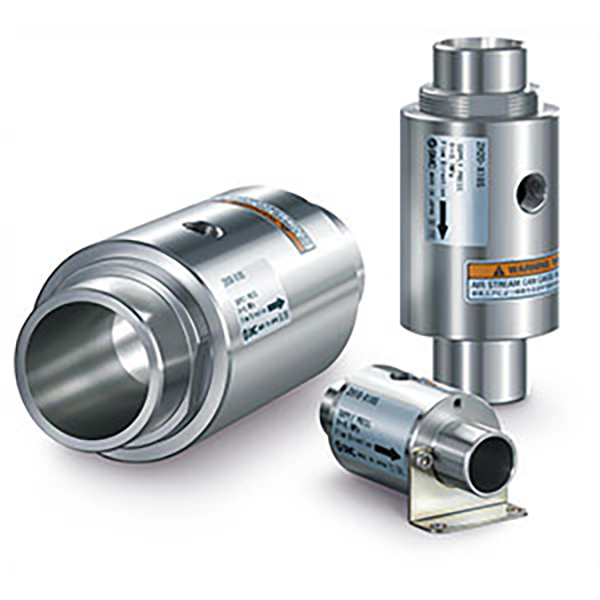

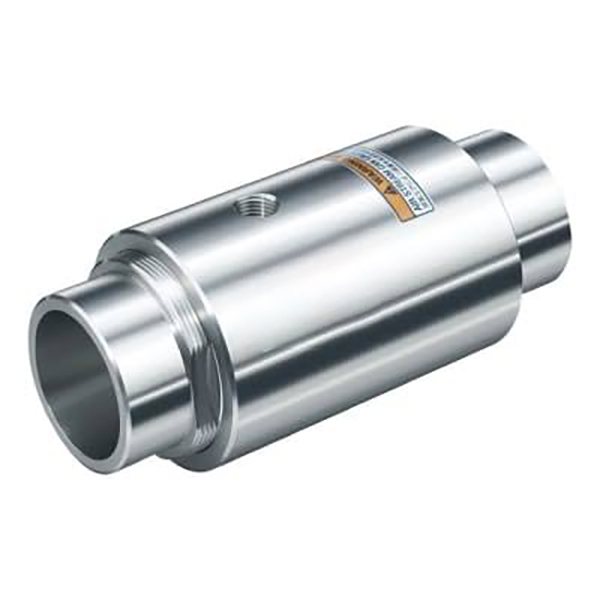

Eyector de vacío serie ZH-X185

Eyector de vacío serie ZH-X185 | Función 2 en 1 de boquilla de alto flujo

Marca: SOLH de Richge Technology | Eyector neumático de uso bidireccional compatible con SMC

1. Descripción general del producto

     ZH-X185 integra un generador de vacío de alto flujo y una boquilla de soplado de aire de alto flujo en una sola unidad. Alimentado únicamente por aire comprimido, no requiere electricidad y no tiene componentes móviles. Se puede aplicar para recolección de polvo, succión y transporte de materiales, purga de aire, enfriamiento y eliminación de virutas.

2. Función principal: Operación 2 en 1

     • Modo de vacío: flujo de succión alto

￮ Extracción de polvo, humos de soldadura, virutas, polvo, piezas pequeñas y transporte de material a granel.

     • Modo de soplado: alto flujo de descarga de aire

￮ Secado con agua, soplado de virutas de corte, enfriamiento de moldes, limpieza de polvo y purga

3. Especificaciones Técnicas Principales (SOLH / SMC Intercambiables)

     • Medio de trabajo: Aire comprimido

     • Presión de suministro: 0～0,7 MPa, presión de funcionamiento recomendada 0,4–0,5 MPa

     • Temperatura ambiente: -5～60℃

     • Relación de amplificación de flujo

￮ Flujo de succión de vacío ≈ 3 veces el volumen de aire de suministro

￮ Flujo de descarga de soplado ≈ 4 veces el volumen de aire de suministro

     • Estructura: Canal interno de gran diámetro, permite el paso de virutas y polvo, antiobstrucción

     • Material: Cuerpo de aleación de aluminio, ligero y duradero.

     • Montaje: Equipado con soporte de montaje para una fácil instalación

4. Modelos estándar y tamaños de orificio (con soporte versión B)

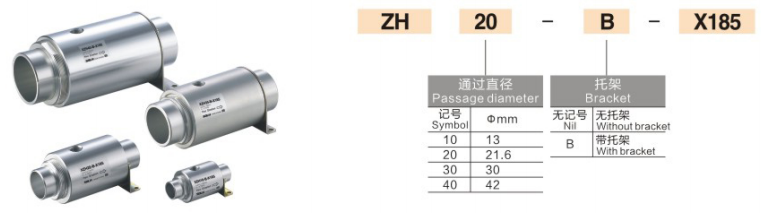

5. Explicación del código de modelo (ZH20-B-X185)

     • ZH: Serie de eyectores de vacío

     • 20: Código de tamaño de orificio (10 / 20 /30 /40)

     • B: Con soporte de montaje

     • X185: Boquilla de alto flujo, función 2 en 1

6. Características clave del producto

     • Función dual 2 en 1: Cambie entre succión por vacío y soplado de aire simplemente cambiando la dirección de conexión de la tubería

     • Rendimiento de alto flujo: Potente capacidad de succión y soplado para una alta eficiencia de trabajo

     • Gran orificio interno: Puede aspirar virutas de corte, polvo y partículas finas, bajo riesgo de obstrucción

     • Sin mantenimiento: Sin motor, rodamientos ni contactos eléctricos

     • Seguridad a prueba de explosiones: Construcción totalmente neumática, adecuada para entornos de trabajo peligrosos

     • Soporte preinstalado: Montaje sencillo y flexible

7. Escenarios de aplicación típicos

     • Aplicaciones de succión al vacío: Extracción de humos de soldadura, eliminación de polvo, transporte de polvo, transferencia de material a granel, recogida ligera de piezas de trabajo

     • Aplicaciones de soplado de aire: Secado de piezas, soplado de virutas, enfriamiento de moldes, purga de polvo y eliminación de agua

8. Eyector de vacío ZH-X185 VS estándar ZH
