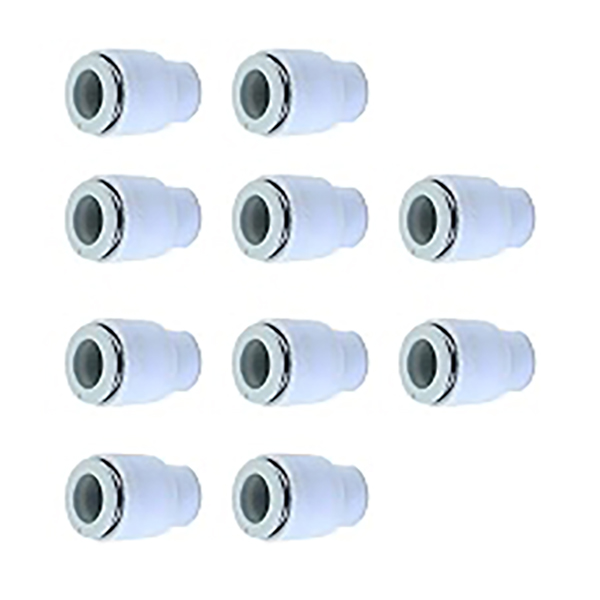

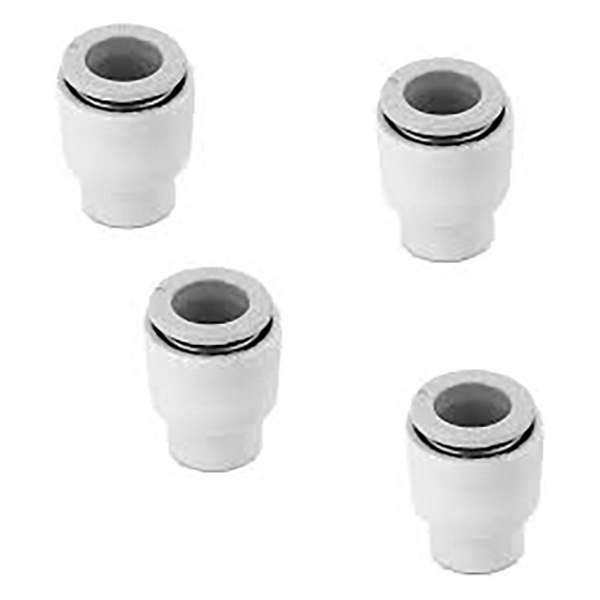

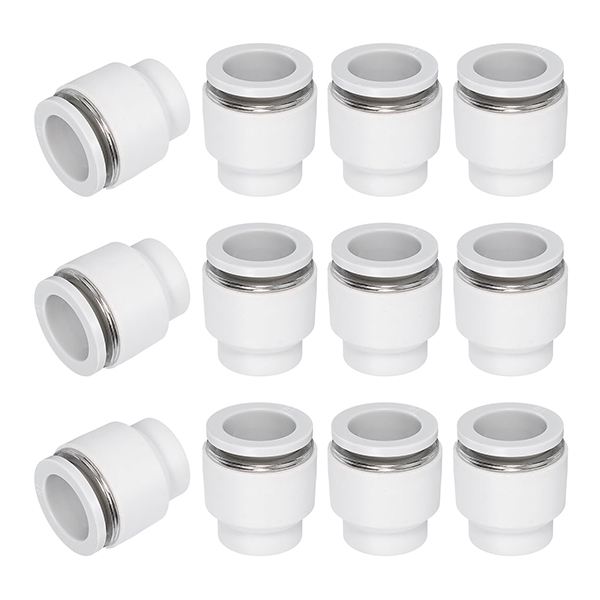

Tapa de extremo hembra de ajuste a presión KQ2C de plástico

Tapa a presión serie SOLH KQ2C | Tapón de tubo neumático para conexiones de un toque KQ2

Marca: SOLH de Richge Technology | Tapón de tubo a presión equivalente a SMC KQ2C para accesorios de la serie KQ2

1. Descripción general del producto

     KQ2C es una tapa a presión (tapón de tubo) dedicada que se combina con los accesorios neumáticos de la serie SOLH KQ2. Está diseñado para sellar temporalmente los puertos de los tubos de aire de inserción no utilizados para cerrar rápidamente los circuitos de aire, un accesorio esencial para la puesta en servicio del sistema neumático y el mantenimiento de los puertos reservados.

2. Regla de denominación del código del modelo

  Formato: KQ2C□□
     KQ2: Serie de conexiones instantáneas de segunda generación de SMC
     C: Tapa, tapón de tubo a presión
     □□: Diámetro exterior del tubo combinado (mm)
  Ejemplos:
     KQ2C04: Se adapta al puerto de inserción de Φ4 mm
     KQ2C06: Se adapta al puerto de inserción de Φ6 mm (tamaño más popular)
     KQ2C08: Se adapta al puerto de inserción de Φ8 mm

3. Estructura y características principales

3.1 Diseño Estructural

      Diseño cilíndrico a presión con tubo de aire a juego con el perfil, insertado directamente en los puertos de un toque

      Principio de sellado: comprima el sello interno de NBR dentro del accesorio después de la inserción para formar un sellado confiable, no se requieren herramientas adicionales

      Diseño anticaída: bloqueado firmemente mediante mordazas de acero inoxidable dentro del puerto de inserción después de la inserción. Presione el collar de liberación en el accesorio para quitar la tapa fácilmente.

3.2 Ventajas clave

     • Conectar y usar: Instalación sin herramientas, inserción directa al puerto de sellado, montaje y desmontaje rápidos

     • Compatibilidad total: Funciona con todos los puertos de un toque de la serie KQ2, incluidos los tipos T/L/U/E/UD/UT/VD/VT

     • Rendimiento confiable: Clasificado para presión de trabajo total del sistema, admite vacío de hasta -100 kPa sin riesgo de fugas

     • Tamaño compacto: Ahorra espacio de instalación, ideal para gabinetes de control y espacios internos reducidos de máquinas

     • Material duradero: Cuerpo de plástico de ingeniería PBT + anillo de sellado NBR, resistente a impactos y a la corrosión para una larga vida útil

4. Lista de modelos estándar

5. Especificaciones técnicas generales

6. Escenarios de aplicación

     • Sellado de puertos reservados para la puesta en servicio: selle los puertos de inserción no utilizados durante la puesta en servicio de la máquina para evitar fugas de aire; conecte el tubo después de finalizar la prueba

     • Cierre del puerto de repuesto: selle los puertos de repuesto en las islas de válvulas y accesorios del colector (KQ2UD/KQ2UT) para bloquear el polvo y las fugas de aire accidentales.

     • Sellado de circuito temporalmente desactivado: selle los puertos de los circuitos de cilindros temporalmente desactivados durante el mantenimiento del equipo sin afectar otros circuitos en funcionamiento.

     • Antifugas del circuito de vacío: selle los puertos de ventosa no utilizados en el equipo de vacío para mantener un nivel de vacío estable

7. Notas de uso

     •Comprobación de compatibilidad: seleccione estrictamente la tapa que coincida con el tamaño del puerto. El puerto Φ6 sólo acepta KQ2C06; El tamaño no coincidente causa falla en el sello o falla en la inserción.

     •Inserción completa: Empuje la tapa completamente dentro del puerto hasta que se escuche un clic, confirmando que las mordazas están bloqueadas para un sellado confiable.

     •Método de extracción: Presione el collar de liberación en el accesorio mientras tira de la tapa hacia afuera. No tire violentamente para evitar dañar las mandíbulas internas.

     • Límite de condiciones de trabajo: No apto para gases corrosivos, vapor de alta temperatura y otros medios especiales, solo para aplicaciones neumáticas y de vacío estándar.

     • Mantenimiento y reemplazo: Reemplace la tapa cuando el anillo de sello esté viejo o dañado para evitar fugas de aire causadas por un sellado fallido.

8. Comparación: tapa a presión KQ2C frente a tapón roscado
