Racores rápidos neumáticos serie KQ2V

Conexiones de derivación neumáticas a presión en L serie SOLH KQ2V | Equivalente SMC KQ2V

Marca: SOLH de Richge Technology | Familia de conectores L neumáticos de un toque KQ2V

1. Descripción general del producto

     La serie SOLH KQ2V son racores neumáticos tipo L con rosca macho y múltiples variantes de derivación. Diseñado para distribución de fuente de aire y cambio de dirección de tuberías en circuitos neumáticos. Totalmente intercambiable con la serie SMC KQ2V. Construido con cuerpo de plástico de ingeniería blanco y rosca de latón niquelado. Montaje rápido sin adhesivo. Compatible con tubos neumáticos de PU y PA. Ampliamente utilizado en maquinaria de automatización, recogida y colocación de vacío y sistemas de tuberías de cilindros.

  Cinco submodelos para diferentes requisitos de diseño:

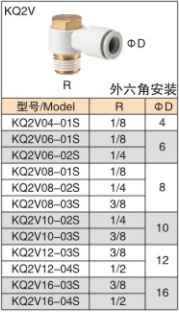

     KQ2V: Salida única estándar tipo L, montaje hexagonal externo, 1 entrada y 1 salida

     KQ2VS: Tomacorriente único tipo L estándar, montaje con casquillo hexagonal interno, 1 entrada y 1 salida

     KQ2VF: Accesorio L en cascada, rosca macho R + rosca hembra Rc, conexión en serie disponible, 1 entrada 1 salida

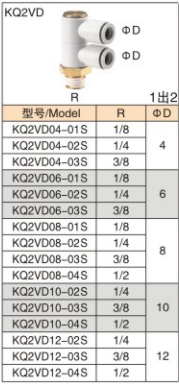

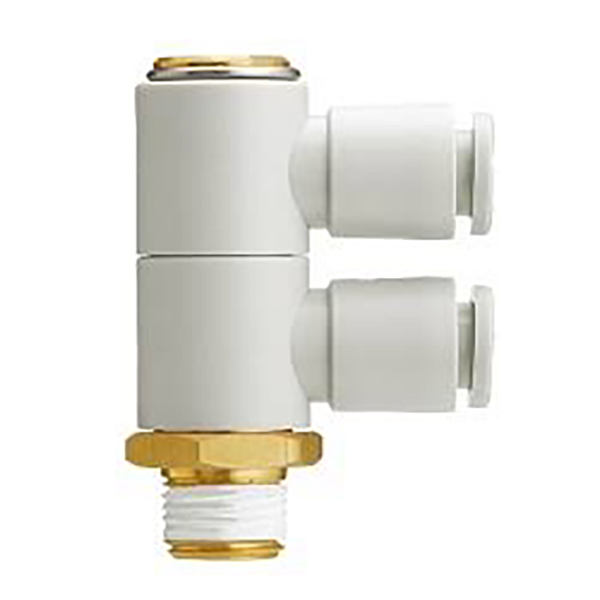

    KQ2VD: Accesorio de derivación vertical de 1 a 2, una entrada de rosca macho, dos salidas de manguera de igual diámetro

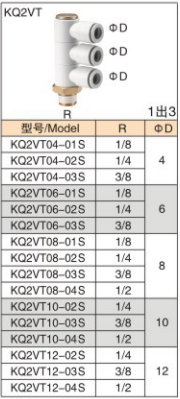

     KQ2VT: Conexión vertical de 1 a 3 derivaciones, una entrada de rosca macho, tres salidas de manguera de igual diámetro

2. Explicación del código modelo

  Ejemplo: KQ2VD04-01S

      KQ2V = Código base de serie

      D  T / S / F = Sufijo de estructura

     D: rama vertical 1 a 2

     T: 1 a 3 ramas verticales

     S: Codo L hexagonal interno

      F: Codo L conectable en cascada

     Sin sufijo: Codo L estándar hexagonal externo

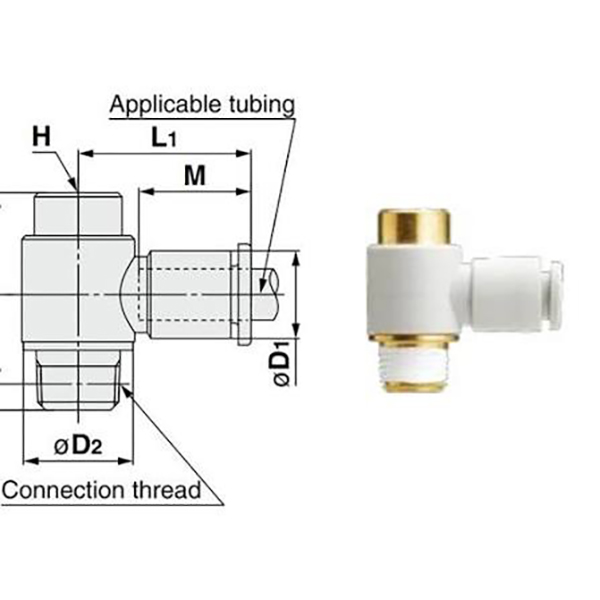

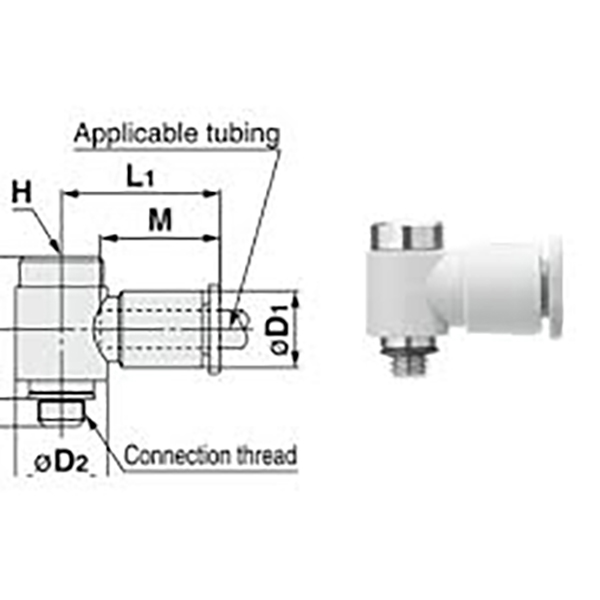

     04 = Diámetro exterior del tubo ΦD: 4 mm

     01S = Rosca macho R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Tabla de resumen de especificaciones

4. Condiciones materiales y operativas

5. Características del submodelo

     • KQ2V (codo L hexagonal externo): Codo en L estándar con extremo de rosca hexagonal externa para apretar con llave. El tipo básico más utilizado, admite tubos de gran tamaño de Φ16 como máximo.

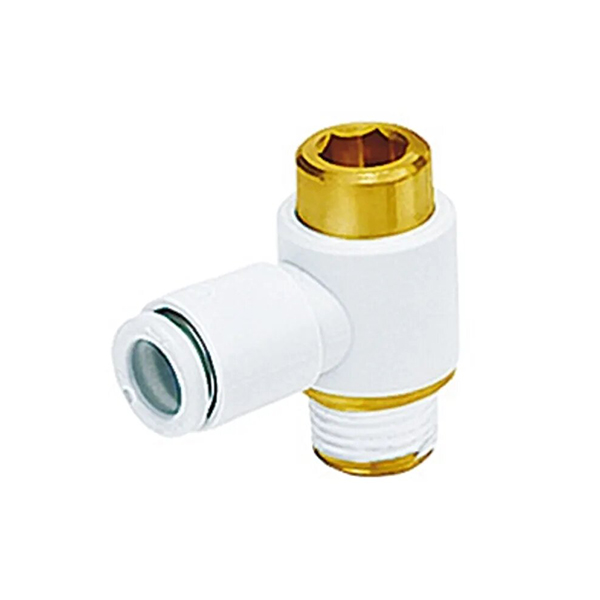

     • KQ2VS (codo L hexagonal interno): Escariar el hexágono interno en el puerto de rosca. Diseñado para espacios de instalación estrechos y confinados. La variante de rosca pequeña M5 coincide con cilindros en miniatura.

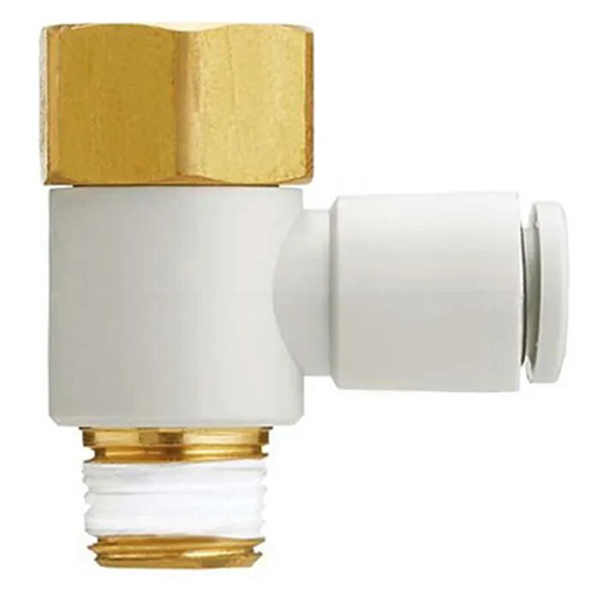

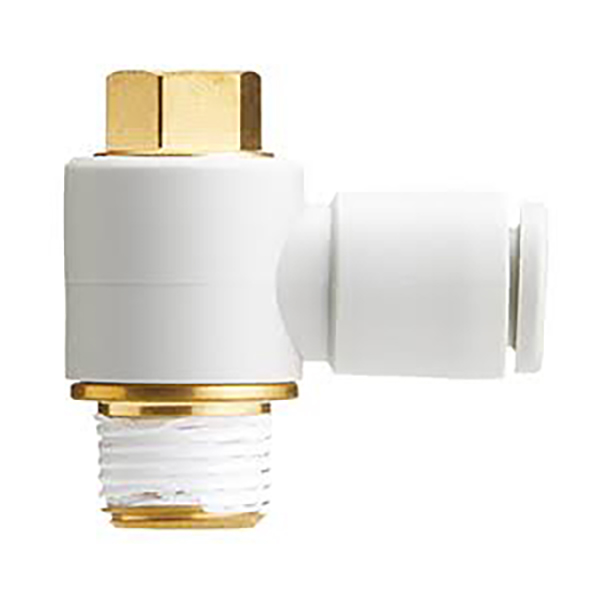

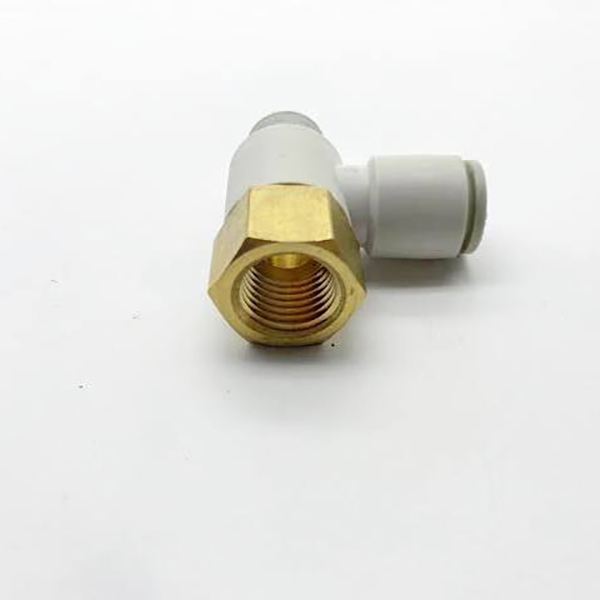

     • KQ2VF (Codo L conectable en cascada): Equipado con rosca macho R y rosca hembra Rc. Se pueden conectar varios accesorios en serie para derivaciones de múltiples rutas, lo que reduce la necesidad de bloques colectores.

     • KQ2VD (Rama vertical 1 a 2): Entrada de aire de rosca única, dividida verticalmente en dos salidas de tubos iguales. Distribución de aire compacta de 1 entrada y 2 salidas que reduce el número total de accesorios.

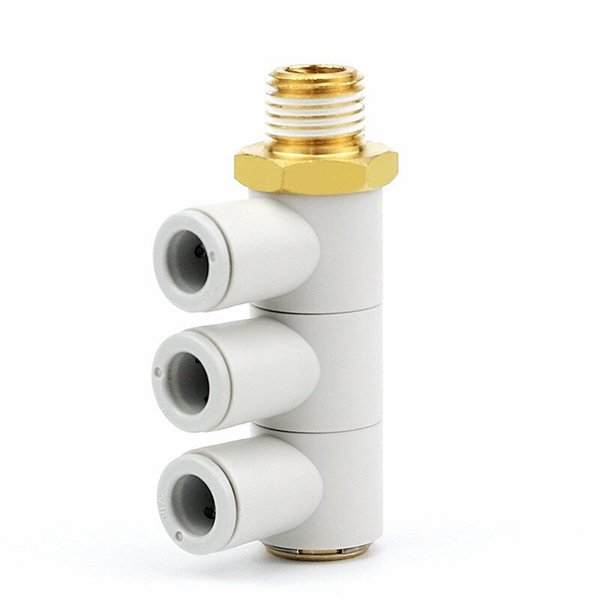

     • KQ2VT (Rama vertical 1 a 3): Entrada de aire de rosca única, dividida verticalmente en tres salidas de tubos iguales. Mini colector de aire, comúnmente utilizado para la distribución de aire con múltiples ventosas en automatización.

6. Instrucciones de instalación

     •  Corte el extremo del tubo perpendicular y plano. Inserte el tubo directamente en el conector hasta que escuche un "clic" para confirmar el bloqueo.

     •  Extracción del tubo: presione el collar de liberación blanco en el conector y tire del tubo hacia afuera simultáneamente.

     •  Envuelva cinta de PTFE sobre las roscas. Apriete sólo en la sección hexagonal; Nunca aplique torsión al cuerpo de plástico para evitar grietas.

     •  Para la serie KQ2VF en conexión en serie, asegúrese de un sellado de rosca adecuado para evitar fugas de aire.

7. Escenarios de aplicación

     • Maquinaria de automatización

     • Sistemas robóticos de ventosas de vacío.

     • Distribución de fuente de aire para cilindros neumáticos.

     • Circuitos neumáticos en líneas de producción.

     • Maquinaria de embalaje y circuitos de aire para dispositivos de prueba.
