Codo de encaje a presión con rosca macho extendida serie KQ2W

Codo de empuje con rosca macho extendida de 90° serie SOLH KQ2W | Accesorio neumático equivalente SMC KQ2W

Marca: SOLH de Richge Technology | Codo de un toque tipo L extendido KQ2W

1. Descripción general del producto

     La serie KQ2W es un codo de inserción de vástago extendido tipo L dentro de la familia de accesorios neumáticos SOLH KQ2. Construcción en ángulo recto de 90°. Un extremo con rosca macho (rosca cónica imperial R/rosca fina métrica M), el otro extremo para inserción de tubos neumáticos PU/PA. La serie también incluye la versión extendida no reductora KQ2Wxx-99, ambos extremos para conexión de tubos para alargar tuberías y evitar obstáculos.

     Ventaja principal: El diseño de vástago extendido resuelve las limitaciones de espacio de instalación y las interferencias mecánicas. Estructura de un solo toque, inserción y extracción de tubos sin herramientas. Cuerpo de plástico + sección roscada de latón, antienvejecimiento, compatible con circuitos neumáticos y de vacío. Sustituto de importación directa de la serie SMC KQ2W para proyectos en el extranjero.

2. Explicación del código modelo

  Formato: KQ2W □□ - □□S

     KQ2W: Código de serie para codo extendido tipo L

     □□: Diámetro exterior del tubo ΦD (02=2 mm, 23=3,2 mm, 04=4 mm, 06=6 mm, 08=8 mm, 10=10 mm, 12=12 mm, 16=16 mm)

     Sufijo:01S02S/03S/04S: Rosca macho Imperial R (1/8",1/4",3/8",1/2")

     M3GM5: Rosca macho métrica M3×0,5 / M5×0,8
     -99: Versión extendida no reductora, conexión de tubo del mismo diámetro en ambos extremos, sin rosca

3. Especificaciones técnicas clave y material

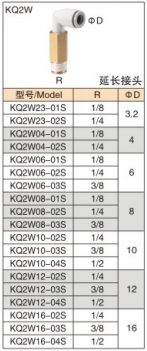

4. Lista completa de modelos

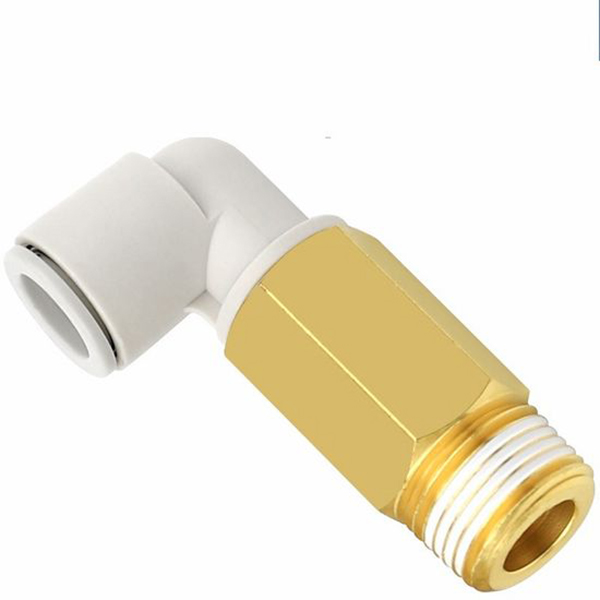

4.1 Versión con rosca Imperial R (rosca macho de latón)

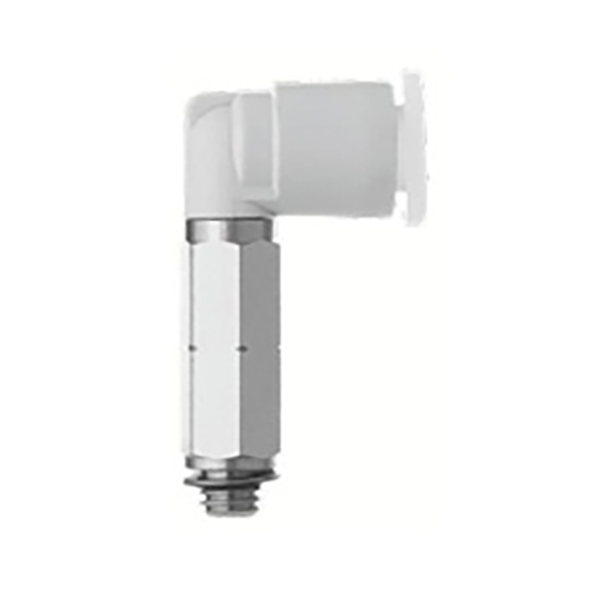

4.2 Versión de rosca M métrica

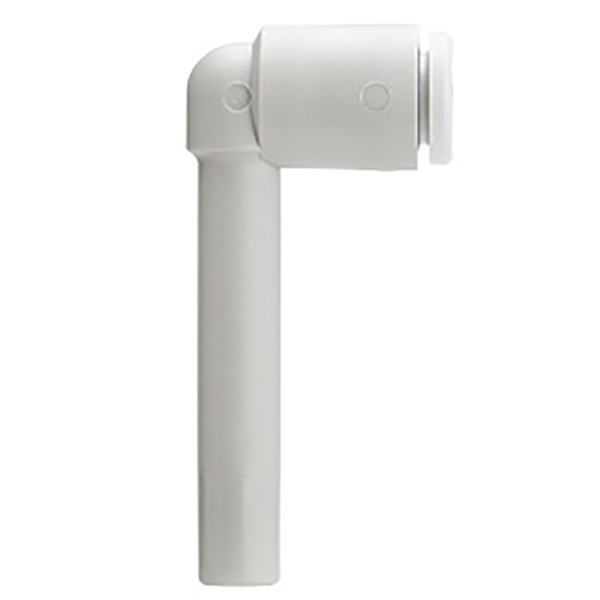

4.3 Versión extendida sin reducción (tubo a tubo, sin rosca)

5. Escenarios de aplicación

     • Evite interferencias mecánicas en cilindros, generadores de vacío y válvulas solenoides; extender y redirigir la dirección de la tubería

     • Enrutamiento de tubos extendido a 90° para circuitos de ventosas de vacío robóticos en líneas de automatización compactas

     • Reemplazo directo del SMC KQ2W original, sustitución de importación para reducir costos

6. Notas de instalación

      • Corte el tubo verticalmente y plano, insértelo completamente hasta el fondo para garantizar el sellado.

     • La cinta de PTFE se puede envolver sobre hilos; no apriete demasiado las roscas para evitar que se agriete el cuerpo del conector.

     • Extracción del tubo: presione el anillo de liberación blanco y tire del tubo hacia afuera simultáneamente.
