Racor a presión multidireccional reductor serie KQ2X / KQ2XD

Serie SOLH KQ2X / KQ2XD Reductor Y y racor a presión multidireccional | Divisor neumático equivalente a SMC

Marca: SOLH de Richge Technology | SMC KQ2X / KQ2XD Repuesto reductor Y y divisor push-in de 4 vías

1. Descripción general del producto

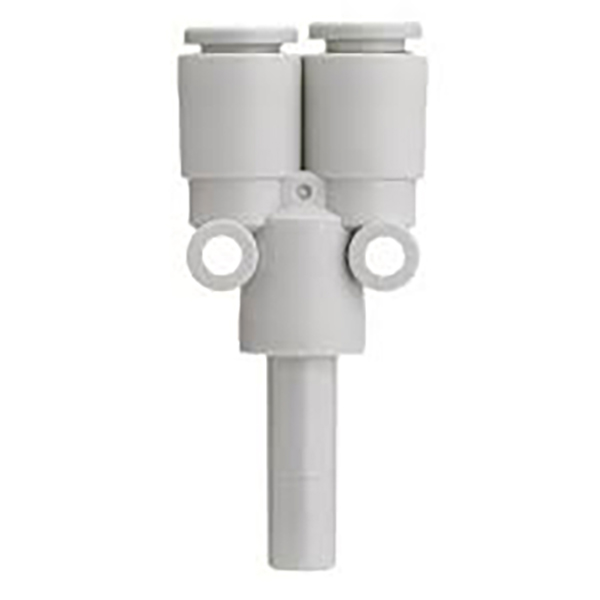

Serie KQ2X: Divisor reductor tipo Y, 1 entrada y 2 salidas

     KQ2X es un racor rápido reductor 1 a 2 en forma de Y. El puerto ② es un puerto de vástago único; El puerto ① consta de dos puertos push-in idénticos. Divide una corriente de aire entrante en dos salidas de igual diámetro con diferentes tamaños de tubos de entrada y salida, logrando reducción y ramificación de tuberías para circuitos neumáticos y distribución de líneas de vacío.

     Material: Cuerpo de plástico PBT, juntas tóricas de NBR. Compatible con tubería neumática de PU/PA. Montaje rápido de conexión a presión, no requiere cinta de PTFE.

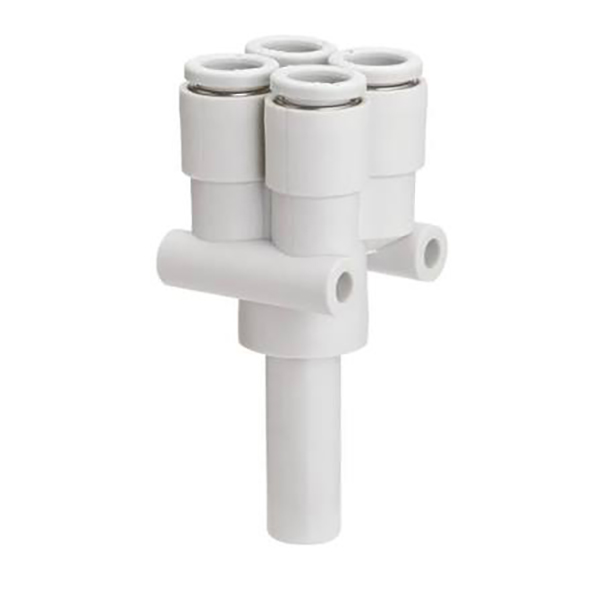

Serie KQ2XD: divisor cruzado de 4 vías, 1 entrada y 4 salidas

     KQ2XD es un racor instantáneo multipuerto reductor de 1 a 4. El puerto ② es un puerto de vástago único; El puerto ① proporciona cuatro puertos push-in idénticos. Divide un suministro de aire en cuatro ramas de igual diámetro con un diseño reductor, lo que ahorra espacio de montaje. Ideal para distribución neumática o de vacío en miniatura con múltiples estaciones.

Material igual que KQ2X: cuerpo de PBT + sellos de NBR, estructura push-in, compatible con tubos de aire de PU y nailon.

2. Explicación del código modelo

Serie KQ2X

  Formato: KQ2XXX-XX
     Primeros dos dígitos: diámetro exterior del tubo de dos puertos de derivación (puerto ①)
     Últimos dos dígitos: Diámetro exterior del vástago del puerto de entrada principal (Puerto ②)
     Ejemplo: KQ2X04-06 → Puerto ①: dos puertos push-in × Φ4; Puerto ②: vástago Φ6

Serie KQ2XD

   Formato: KQ2XDXX-XX
     Primeros dos dígitos: diámetro exterior del tubo de cuatro puertos de derivación (puerto ①)
     Últimos dos dígitos: Diámetro exterior del vástago del puerto de entrada principal (Puerto ②)
     Ejemplo: KQ2XD04-06 → Cuatro puertos × Φ4 en el puerto ①; Puerto ②: vástago Φ6

3. Especificaciones técnicas clave y guía de instalación

Instrucciones de instalación

     • Corte el tubo de forma cuadrada y vertical, insértelo completamente en el conector hasta que encaje.

     • Para retirar el tubo: presione primero el anillo de liberación y luego extraiga el tubo.

Guía de diferenciación

     • KQ2X: 1 entrada, 2 salidas (divisor de 2 vías tipo Y)

     • KQ2XD: 1 entrada, 4 salidas (divisor cruzado de 4 vías)

Escenarios de aplicación

     • Distribución del circuito de vacío para múltiples ventosas en automatización.

     • Rama neumática para plantillas pequeñas, 3C y equipos de embalaje

     • Colector compacto para módulos de vacío en miniatura de estaciones múltiples

     • División robótica de la línea de aire del efector final con huella reducida
