Racor a presión en T macho serie KQ2Y

Accesorio a presión en T macho serie SOLH KQ2Y | Conector neumático en T de servicio

Marca: SOLH de Richge Technology | Conexión de un toque en T macho (T de servicio) equivalente a SMC KQ2Y

1. Descripción general del producto

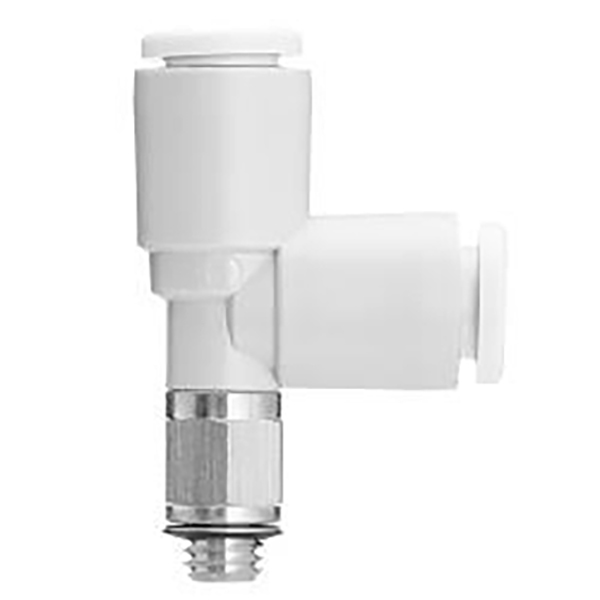

     KQ2Y es la T macho (comúnmente conocida como T de servicio) de la serie de conexiones de un toque SOLH KQ2. Su configuración central es1 entrada de rosca macho + 2 salidas push-in de igual diámetro. Ramifica dos tubos de aire directamente desde el puerto roscado principal y es uno de los accesorios de derivación más utilizados en sistemas neumáticos.

2. Reglas de nomenclatura de modelos

  Ejemplo de desglose del modelo:KQ2Y06-01AS
     KQ2: Racor instantáneo de segunda generación serie KQ2 (cuerpo blanco)
     Y: T de ejecución, T tipo T con rosca macho (1 entrada roscada, 2 salidas a presión)
     06: Diámetro exterior del tubo para salidas push-in: φ6 mm
     01: Especificación de rosca macho (R18; métrico M3/M5/M6)
     A: Sello de junta para montaje y desmontaje repetidos; S: Sellador de roscas preaplicado, no reutilizable; N: Niquelado resistente a la corrosión

  Ejemplo:KQ2Y04-M5A → Entrada de rosca macho M5, salidas a presión dobles de φ4 mm, junta de sellado.

3. Estructura y características principales

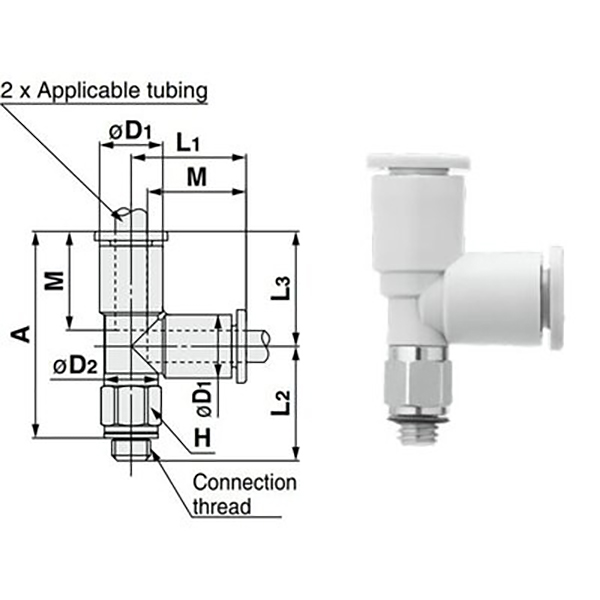

  3.1 Estructura tipo T (1 entrada, 2 salidas)

     • Entrada: Rosca macho (Métrico M / Imperial R), se conecta a válvulas, cilindros de aire y tuberías principales.

     • Puntos de venta: 2 puertos de inserción de igual diámetro para tubos de PU/nylon, conexión sin herramientas

     • Soportes de extremo de hiloRotación de 360°. La orientación se puede ajustar libremente después del montaje para eliminar la tensión de torsión en el tubo.

  3.2 Ventajas clave

     • Diseño fácil de mantener: No es necesario cortar el tubo principal. Ramifica directamente desde el puerto roscado para facilitar la adición y el mantenimiento del circuito.

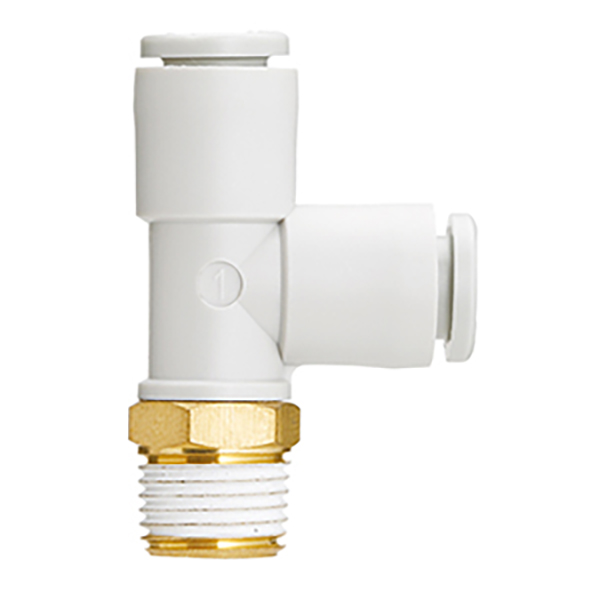

     • Compacto y ligero: Cuerpo de plástico PBT + rosca de latón niquelado, tamaño reducido y peso reducido.

     • Compatible con vacío: Funciona desde -100kPa de vacío hasta 1,0MPa de presión positiva, apto para circuitos de vacío.

     • Alto rendimiento de sellado: Anillo de sellado de NBR. La junta tipo A permite un desmontaje repetido; El sellador prerrevestido tipo S evita fugas.

     • Fácil liberación del tubo: Botón de liberación redondo. Presione para retirar el tubo sin dañar la pared exterior del tubo.

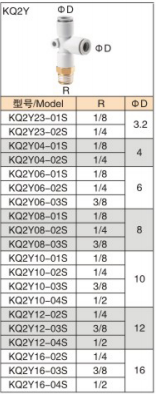

4. Lista de modelos y especificaciones

  4.1 Rosca métrica (M3/M5/M6)

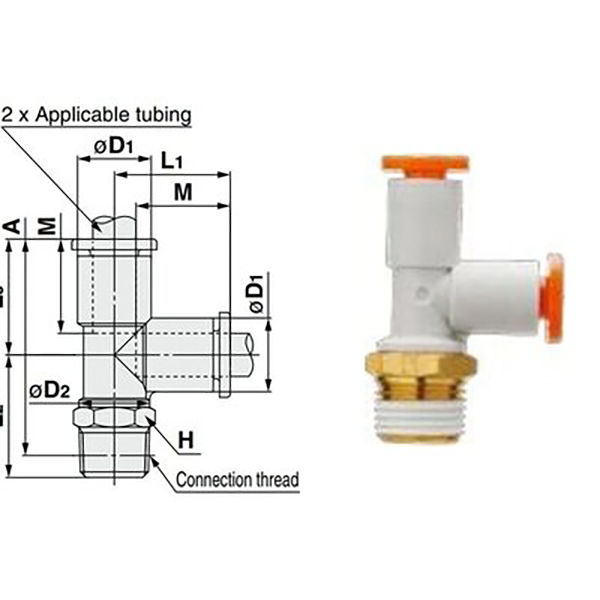

  4.2 Rosca de tubería imperial (R1/8 ~ R1/2, estándar industrial)

5. Especificaciones Técnicas Generales (Estándar Serie KQ2)

6. Comparación de selección: KQ2Y vs KQ2D vs KQ2T

7. Pautas de selección e instalación

  Guía de selección

     • Derivación del puerto de rosca macho de la válvula solenoide/cilindro → KQ2Y (p. ej. KQ2Y06-01AS)

     • División 1 a 2 en el medio del tubo, bajo requisito de ruido → KQ2D

     • Proyecto con división en ángulo recto estándar y sensible a los costos → KQ2T

  Notas de instalación

     • Corte el tubo de forma plana y sin rebabas. Inserte el tubo completamente hasta que escuche un clic para evitar fugas de aire.

     • El tipo A (junta) se puede desmontar repetidamente; El tipo S (sellador prerrevestido) necesita volver a sellarse después del desmontaje.

     • Para aplicaciones de vacío, seleccione el tipo A con sello NBR para mantener un nivel de vacío estable.

8. Aplicaciones típicas

     • Ramificación de salida de la válvula solenoide: KQ2Y06-01AS instalada en el puerto R1/8 de la válvula solenoide de 5/2 vías para alimentar dos cilindros de aire.

     • Control de cilindro sincronizado: KQ2Y08-02AS en el puerto roscado principal R1/4 para dividir en dos tubos de φ8 para accionamiento sincrónico de doble cilindro.

     • Modernización del circuito de vacío: derivación desde el puerto de rosca principal del generador de vacío a las ventosas de vacío, de fácil mantenimiento y modificación.
