Conector de tubo de conexión a presión serie KQZT

Conexiones push-in cruzadas y en T tipo T serie SOLH KQ2T | Conectores de derivación neumáticos equivalentes a SMC KQ2T

Marca: SOLH de Richge Technology | Conexiones neumáticas de un toque en T y en cruz KQ2T

1. Descripción general del producto

     La serie KQ2T pertenece a la familia completa de conexiones neumáticas de un toque KQ2 de SOLH, que presenta un diseño rápido plug-and-play sin herramientas para derivaciones de tuberías de aire de 3 y 4 vías. Esta línea de productos cubre accesorios de cuatro vías en T tipo T y en cruz, incluidas versiones de rosca macho reductora (imperial/métrica) de igual diámetro para satisfacer diversas demandas de conexión de tuberías y desvío de circuitos neumáticos.

  Clasificación de submodelos:
     KQ2T: Conexión en T de 3 puertos tipo T (diámetro igual/reductor/tipo rosca externa)
     KQ2TW: Conexión cruzada de 4 vías (diámetro igual para todos los puertos)
     KQ2TX: Racor transversal de 4 vías (primera especificación reductora)
     KQ2TY: Conexión transversal de 4 vías (segunda especificación reductora)

  Material central y rendimiento: Cuerpo de plástico PBT de alta resistencia, garras de retención de acero inoxidable, anillos de sellado de caucho de nitrilo NBR. Totalmente compatible con tubos neumáticos de nailon PU y PA, adecuados tanto para circuitos neumáticos de presión negativa de vacío como de presión positiva de aire comprimido, ampliamente utilizados en equipos automatizados y sistemas robóticos de distribución de aire.

2. Clasificación y definición del modelo de accesorios en T tipo T KQ2T

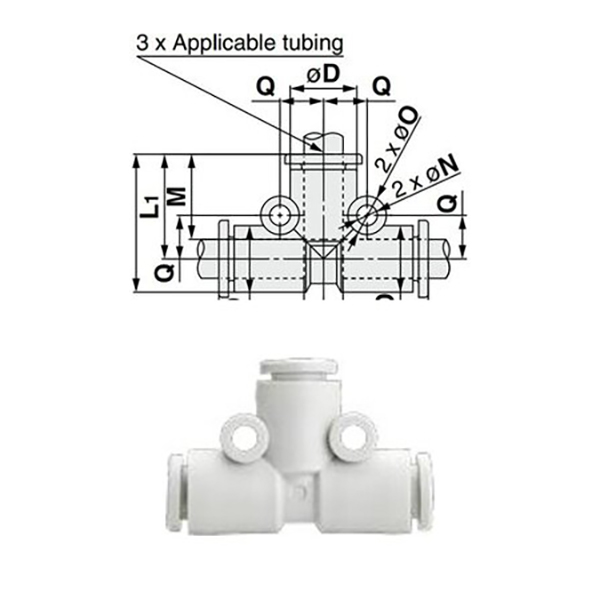

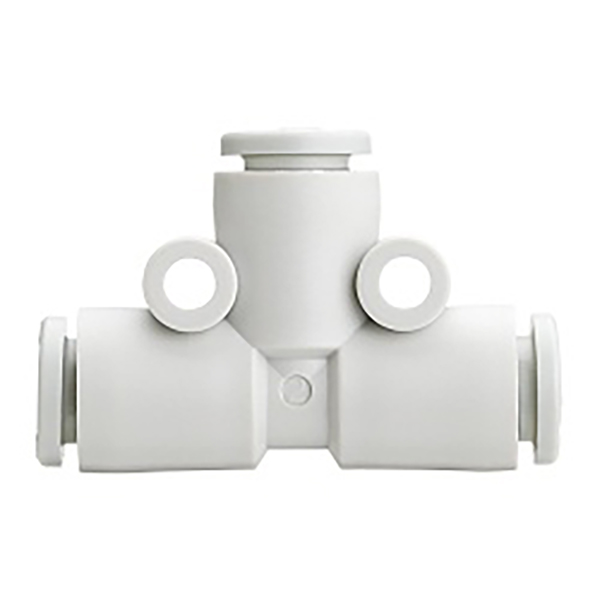

2.1 Tee de igual diámetro (KQ2T□□-00, 3 vías sin rosca del mismo tamaño)

Tres puertos adoptan un diámetro de tubo idéntico, sin diseño de rosca, dedicados a la misma desviación de aire de tuberías neumáticas de las mismas especificaciones.

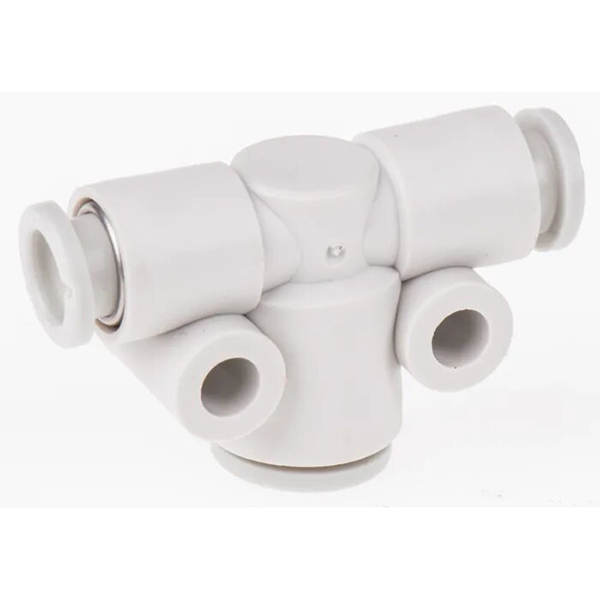

2.2 Te reductora (KQ2T①-②, conversión de tubería de tamaño doble)

Ambos puertos laterales adoptan un diámetro ①, el puerto superior medio adopta un diámetro ②, utilizado para la conversión de tuberías y distribución de flujo de tubos neumáticos de diferentes calibres.

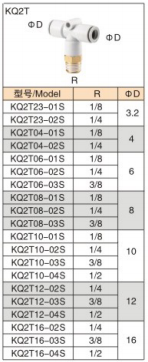

2.3 Camiseta con rosca macho cónica R imperial

Ambos puertos laterales para inserción de tubos, puerto medio con rosca macho cónica R imperial para conexión roscada con válvulas neumáticas, cilindros y otros componentes.

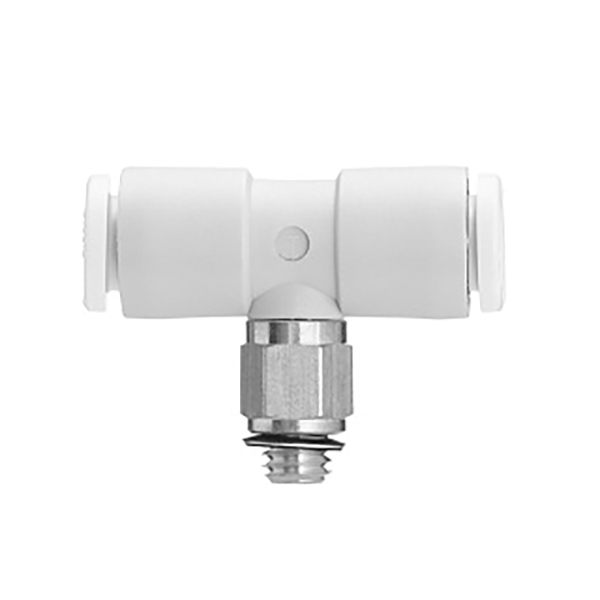

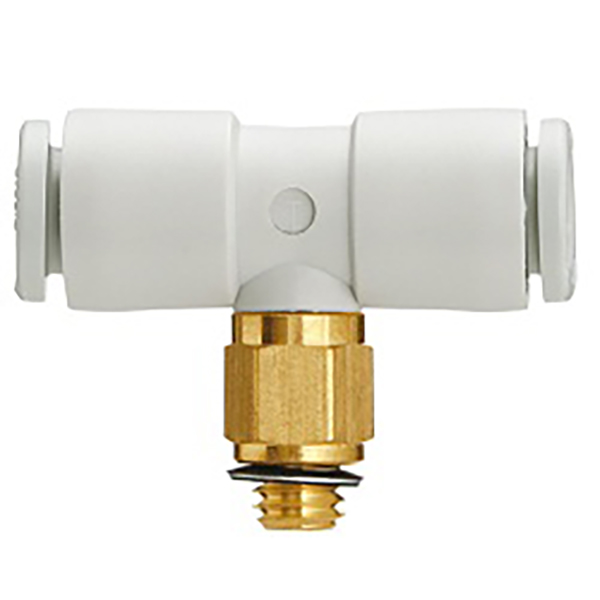

Camiseta macho de rosca fina 2,4 métrica

Ambos puertos laterales para inserción de tubos, puerto medio con rosca macho fina métrica, adecuado para componentes neumáticos en miniatura y tuberías de equipos de automatización de precisión.

3. Subserie cruzada de 4 vías (KQ2TW / KQ2TX / KQ2TY)

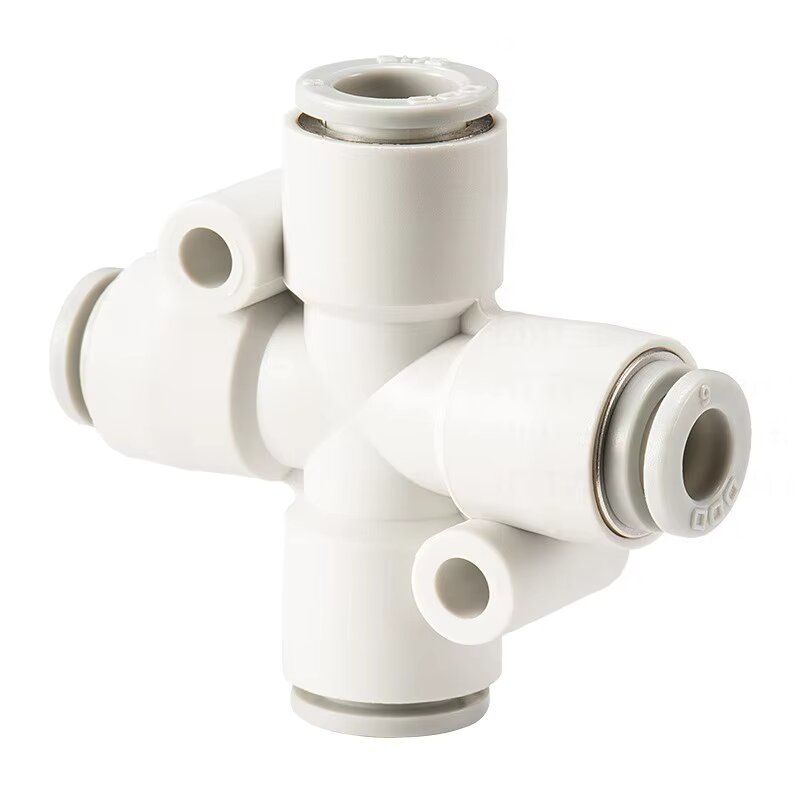

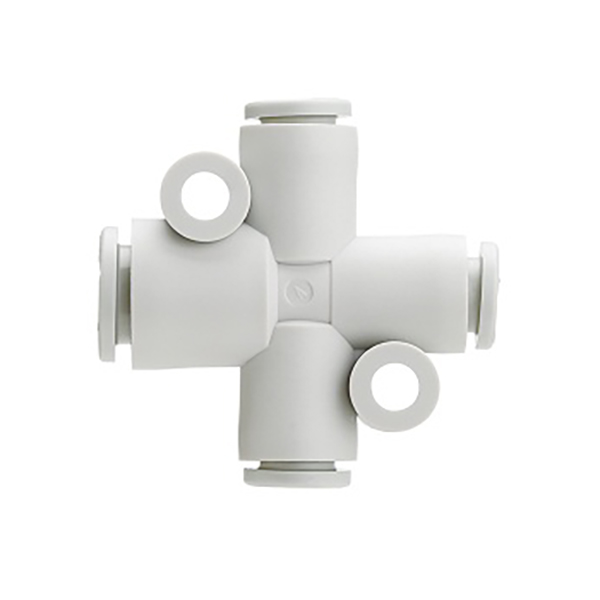

3.1 KQ2TW Conexión cruzada de igual diámetro (4 puertos del mismo tamaño)

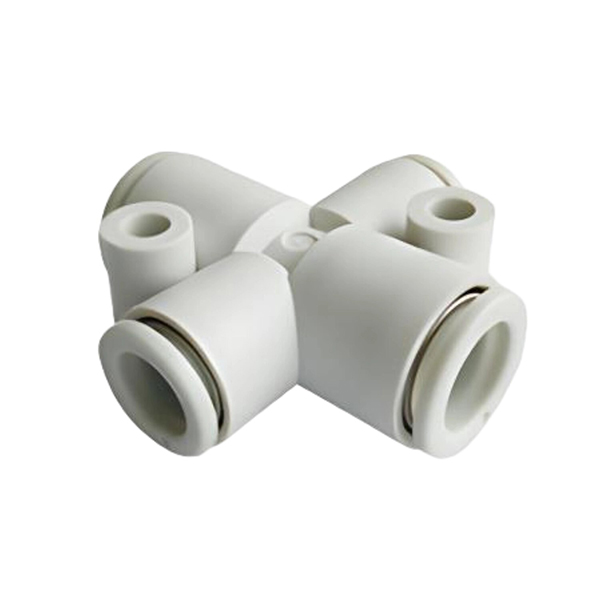

3.2 Accesorio cruzado reductor KQ2TX (Tipo 1)

3.3 Accesorio cruzado reductor KQ2TY (Tipo 2)

4. Especificaciones técnicas

5. Escenarios de aplicación

     • Ramificación de fuentes de aire y desvío de tuberías para equipos de producción automatizados.

     • Distribución de circuitos neumáticos para brazos robóticos y sistemas de ventosas de vacío.

     • Distribución de aire multidireccional para circuitos de control neumático de cilindros.

     • Conexión de tubería compacta y conversión de diámetro para sistemas neumáticos de precisión

6. Guía de selección de modelos

     • Camiseta de igual diámetro: Elija KQ2Txx-00 para tuberías de 3 vías con diámetros de tubo completamente consistentes

     • Camiseta reductora: Elija KQ2T①-② para tuberías con el mismo diámetro lateral y diferente diámetro medio

     • Camiseta roscada: Elija la serie KQ2Txx-01S (imperial) / M (métrica) para conexión roscada con válvulas y cilindros

     • Distribución cruzada de 4 vías: Elija la serie KQ2TW/TX/TY para escenarios que requieran bifurcación de tubería de cuatro vías
