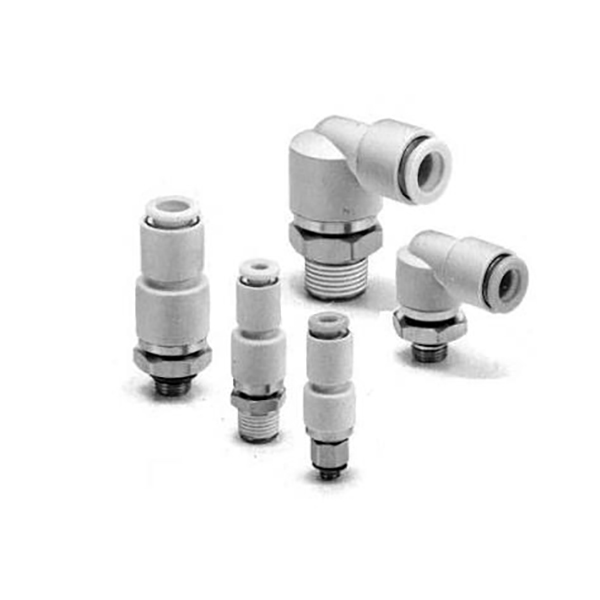

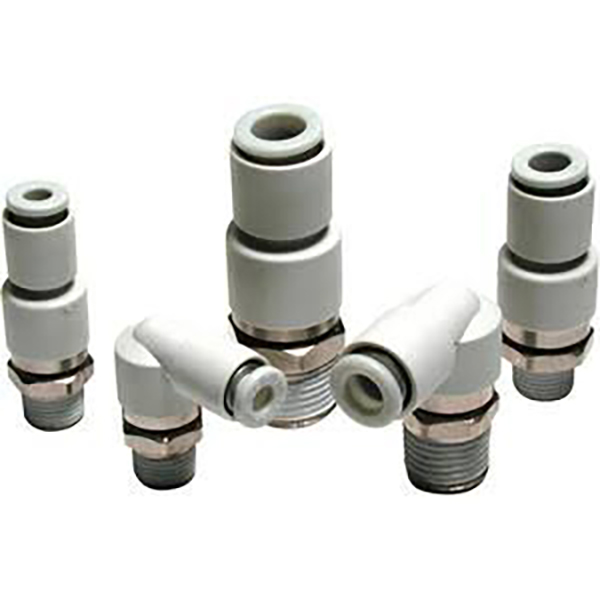

Racores rápidos giratorios giratorios serie KS / KX

Racores rápidos giratorios giratorios serie KS / KX de SOLH

Marca: SOLH de Richge Technology | Unión rotativa neumática giratoria de 360°

1. Descripción general del producto

  Las series KS / KX son accesorios de encaje giratorios giratorios diseñados para aplicaciones oscilantes y de rotación continua de 360°, como manipuladores robóticos, mesas giratorias y extremos de cilindros oscilantes. Evitan que los tubos de aire se enreden, se tuerzan o se separen durante el movimiento.

     • Kansas = Tipo giratorio estándar (rodamiento de bolas simple)

     • kx = Tipo giratorio de alta velocidad (rodamientos de bolas dobles)

2. Diferencia principal: KS frente a kx

     • Tipo estándar Kansas: Rodamiento de bolas único, par bajo. Velocidad máxima: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Adecuado para oscilación de velocidad media-baja y rotación intermitente.

     • Tipo KX de alta velocidad: Rodamientos de bolas dobles, par ultrabajo, rotación más suave. Velocidad máxima: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Adecuado para rotación continua a alta velocidad y oscilación frecuente.

3. Funciones principales

     • ✅ Rotación libre de 360°: El conjunto de cojinete incorporado elimina los nudos y torsiones de los tubos en los extremos giratorios.

     • ✅ Esfuerzo de torsión rotacional bajo: Sólo 0,006～0,022 N·m a 0,5 MPa, carga adicional mínima en los ejes de movimiento.

     • ✅ Estructura interna antirotación: Evita que el tubo gire junto con el conector y prolonga la vida útil del tubo.

     • ✅ Construcción sin cobre: Niquelado electrolítico, utilizable en entornos con restricción de cobre (semiconductores, procesamiento de alimentos, medicina).

     • ✅ Empujar para conectar: Compatible con tubos de PU, nailon y nailon suave de φ4/φ6/φ8/φ10/φ12. Bloqueo automático al insertar, presione el collar para una liberación rápida.

     • ✅ Compatible con vacío: −100 kPa ~ 1,0 MPa (no recomendado para mantenimiento de vacío crítico debido a fugas inherentes menores).

     • ✅ Sellador pre-revestido para roscas (sufijo S): Opción estándar; no se requiere cinta de PTFE durante la instalación.

4. Denominación de modelos y ejemplos

  Serie estándar Kansas

     • KansasH06-02S: Recto (H), tubo φ6, rosca R1/4, sellador preaplicado (S)

     • KansasL08-01S: Codo (L), tubo φ8, rosca R1/8, sellador preaplicado (S)

  Serie KX de alta velocidad

     • kxH04-M5: Recto (H), tubo φ4, rosca métrica M5×0,8

     • kxL10-03S: Codo (L), tubo φ10, rosca R3/8, sellador preaplicado (S)

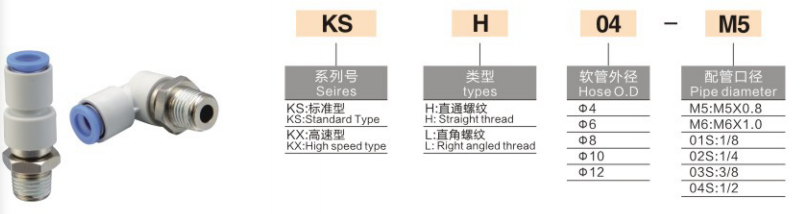

  Regla de nomenclatura

5. Especificaciones técnicas

Parámetros comunes

Par de rotación a 0,5 MPa (N·m)

Velocidad máxima de rotación (rpm)

6. Escenarios de aplicación

     1. Muñeca/articulación del robot: evita que los tubos se enreden en los efectores finales giratorios del robot.

     2. Mesas indexadoras giratorias: Suministro de aire continuo de 360° para mesas giratorias de alta velocidad.

     3. Extremos de cilindros oscilantes: Mecanismos basculantes y abatibles para liberar la tensión de torsión en las líneas de aire.

     4. Automatización general: Unidades neumáticas con oscilación frecuente y rotación intermitente.

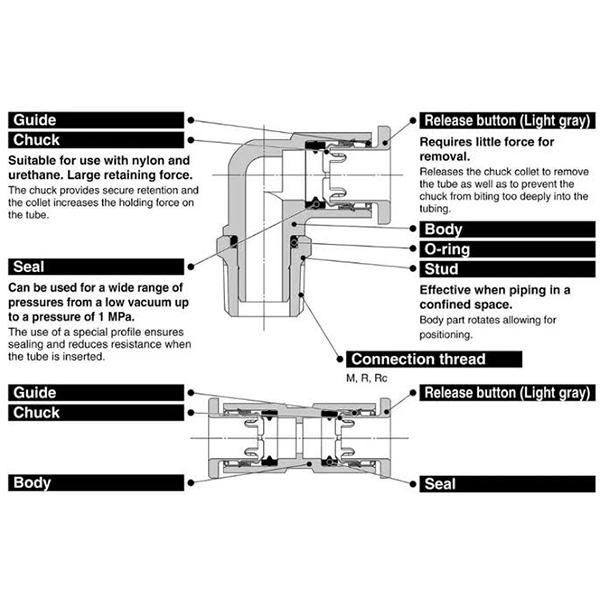

7. Racores rápidos KS / KX frente a los racores rápidos KQ ordinarios

8. Guía de selección

     • Oscilación de baja velocidad (≤500 rpm) →Kansas, mejor relación costo-rendimiento

     • Rotación continua a alta velocidad (>500 rpm) →kx, rodamiento doble para una vida útil más larga

     • Entornos libres de cobre y sensibles al vacío → Prefiera KS/kx
