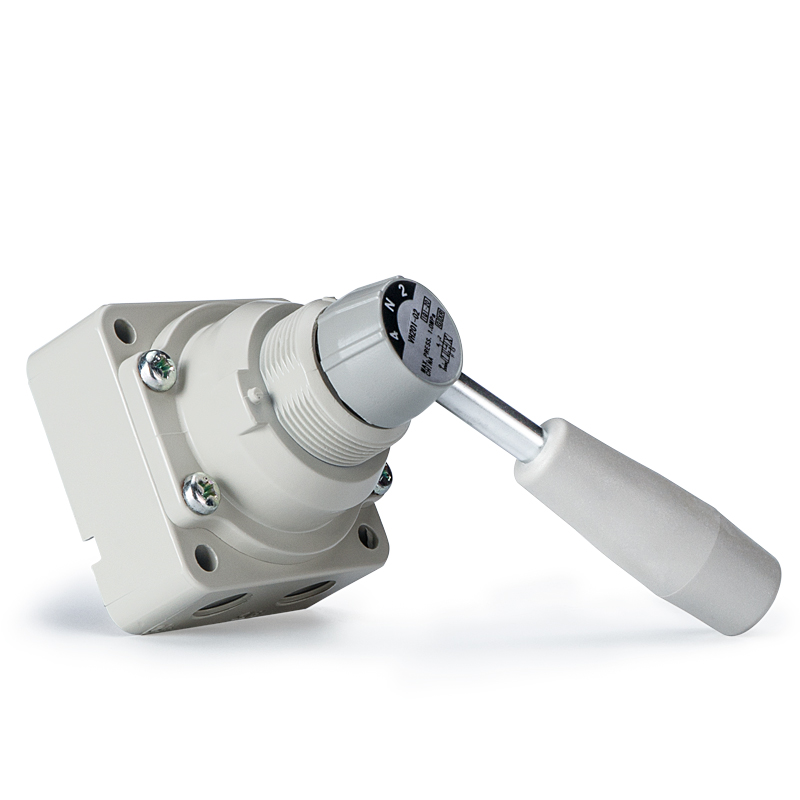

La válvula manual giratoria de 4 vías y 90° serie SOLH VH conmuta los circuitos de aire mediante una manija giratoria, con tres funciones centrales opcionales: centro cerrado de 3 posiciones, escape central de 3 posiciones y tipo de 2 posiciones. Adopta un sello de carrete giratorio de precisión para fugas internas ultrabajas, presenta un cuerpo de aleación de zinc/aluminio fundido a presión y una larga vida útil sin lubricación, con bloqueo de posición mecánico incorporado para evitar una operación accidental. Admite el diseño de tuberías de puerto lateral y puerto inferior, disponible para montaje empotrado en panel o fijación directa al cuerpo, con tamaños de puerto de Rc1/4" a 1" y presión operativa máxima de 0,7~1,0MPa. La versión central cerrada mantiene la presión de sujeción del cilindro durante el apagado, mientras que el escape central libera completamente la presión para un mantenimiento seguro. Ampliamente utilizado para inversión manual de cilindros, ventilación de puesta en marcha de equipos, aislamiento de fuentes de aire de emergencia, operación manual de máquinas semiautomáticas y bancos de pruebas de enseñanza neumática.

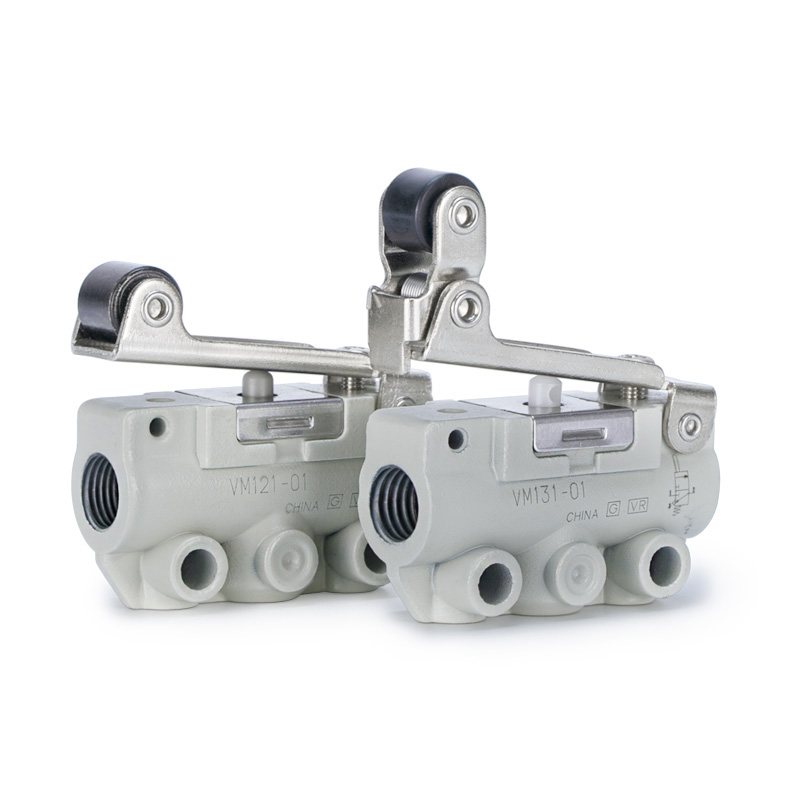

La válvula de asiento mecánica de 2/3 puertos en miniatura SOLH VM1 (VM100) es totalmente intercambiable con modelos SMC equivalentes. Adopta una estructura de sellado de asiento compacta y confiable, presenta un ancho ultraestrecho de 11 mm y un peso de solo 60 g para una fácil instalación integrada y de apilamiento denso dentro de la maquinaria. La presión de funcionamiento varía desde -100 kPa de vacío hasta 1,0 MPa de presión positiva, con diseño sin lubricación, excelente estanqueidad y fuerte resistencia al polvo. Hay disponibles múltiples opciones de rosca, incluidas M5, Rc1/8, NPT1/8 y G1/8, que admiten la disposición de las tuberías del puerto lateral y del puerto inferior. Se ofrece una serie completa de cabezales de actuador intercambiables: émbolo estándar/corto, palanca de rodillo antirrebote recta/corta/unidireccional, botón pulsador plano, parada de emergencia en forma de seta amarilla, botón indicador verde, palanca de bisagra y perilla giratoria bloqueable, con variantes completas NC/NO de 2 y 3 puertos. Ampliamente aplicado para la detección del límite de carrera del cilindro, la puesta en servicio de avance manual, el enclavamiento de emergencia de seguridad, la conmutación de aire del accesorio de mini plantilla y los circuitos de disparo de vacío, actúa como disparador de señal de aire mecánico universal para equipos de automatización compactos.

La válvula de asiento mecánica mediana SOLH VM2 (VM200) es totalmente intercambiable con los modelos SMC correspondientes. Con una construcción de asiento medio con un coeficiente de flujo Cv=0,87, su capacidad de flujo es aproximadamente 8 veces mayor que la serie mini VM1, equipada con un puerto Rc1/4 estándar y roscas NPT/G1/4 opcionales. Funciona por debajo de 0 ~ 1,0 MPa y es incompatible con el vacío, adopta un sello de asiento resistente al desgaste sin lubricación y un cuerpo metálico robusto. Se encuentran disponibles diseños de tuberías de puerto lateral y de puerto inferior, respaldados por una línea completa de actuadores intercambiables: rodillo de POM estándar/palanca de rodillo de acero endurecido resistente a la abrasión, rodillo antirrebote unidireccional, émbolo recto, botón pulsador plano, cabezal de parada de emergencia en forma de seta amarillo, botón indicador verde y perilla de bisagra bloqueable. La variante con rodillo de acero endurecido se adapta a líneas de producción de alto desgaste y servicio pesado. Ampliamente utilizada para la detección del límite de carrera de cilindros y mesas deslizantes, puesta en marcha manual de equipos, conmutación de aire de accesorios de plantilla y enclavamiento de emergencia de seguridad, sirve como válvula de gatillo de aire mecánica principal para líneas de producción de embalaje, textiles, impresión y automatización general.

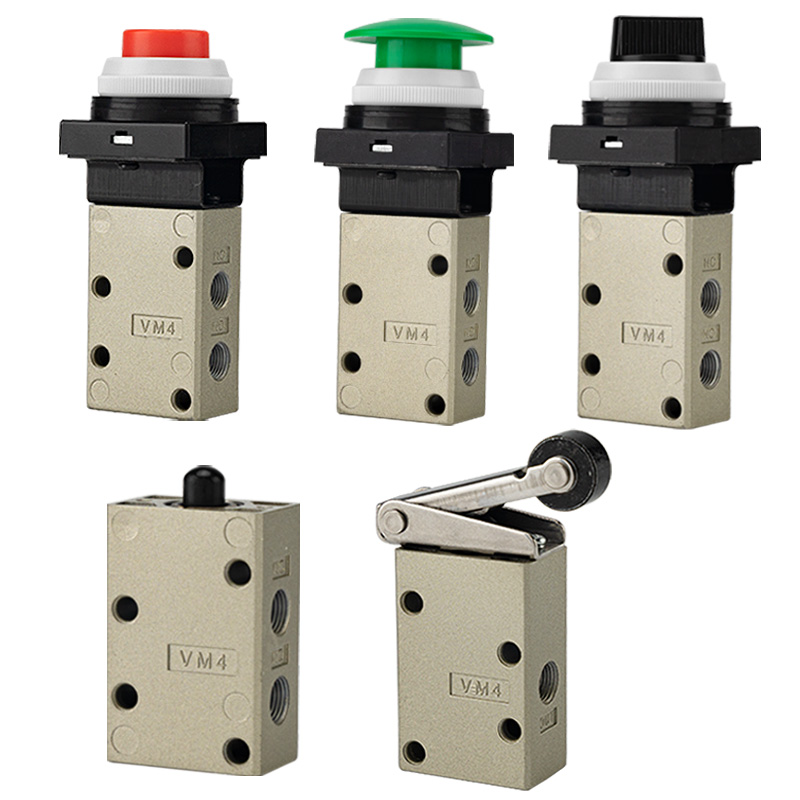

La válvula mecánica de asiento medio de 3 puertos SOLH VM4 (VM400) es totalmente intercambiable con modelos SMC equivalentes, ubicada entre las series mini VM1 y VM2 de alto flujo. Su principal ventaja radica en la compatibilidad con un rango completo de presión, desde -100 kPa de vacío hasta 1,0 MPa de presión positiva, una característica que no está disponible en VM2. Adopta un puerto Rc1/8 estándar con roscas NPT/G1/8 opcionales y una capacidad de flujo Cv=0,38, lo que admite el diseño de las tuberías de los puertos laterales e inferiores. Construido con un cuerpo de metal sólido, resiste impactos de 1000 m/s² y fuertes vibraciones, adecuado para líneas de producción de alta resistencia y con sellado de asiento libre de lubricación y resistente al polvo para una larga vida útil. Se proporciona un juego completo de actuadores intercambiables: palanca de rodillo de acero antiabrasión estándar/endurecido, rodillo antirrebote unidireccional, émbolo recto, botones de parada de emergencia en forma de seta multicolores, perillas giratorias de 2/3 posiciones, pulsadores bloqueables y palancas de bisagra de palanca. Ampliamente aplicada en la detección de límite de carrera de cilindros y mesas deslizantes, circuitos de adsorción/liberación de vacío, puesta en servicio manual de equipos, enclavamiento de emergencia de seguridad de máquinas y conmutación de accesorios de plantilla, es la válvula de gatillo mecánica mediana ideal para condiciones de trabajo que requieren compatibilidad con vacío y fuerte resistencia a los golpes.

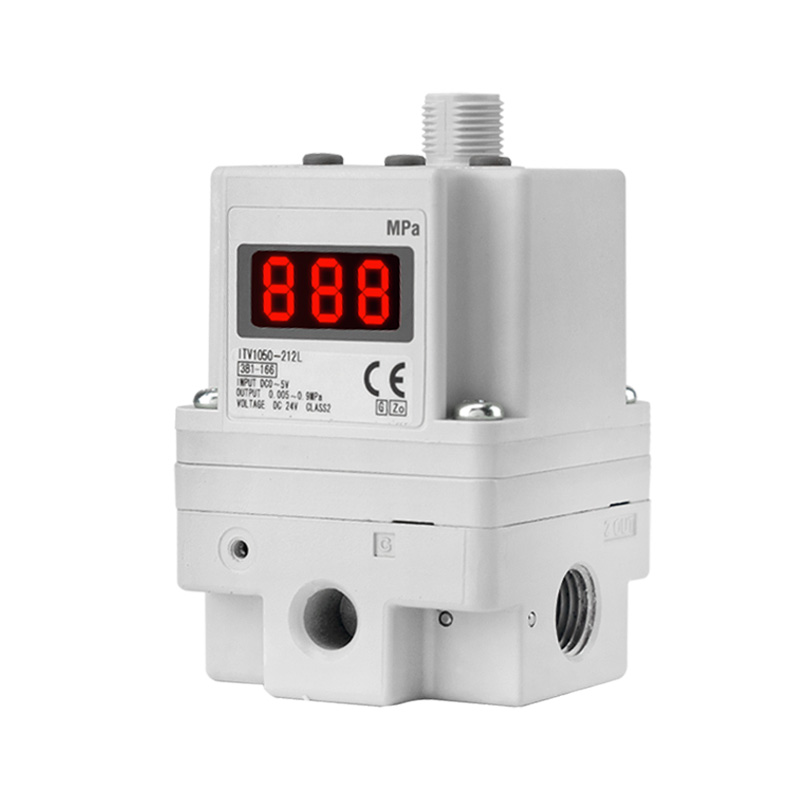

La válvula proporcional electroneumática de alto caudal SOLH ITV es totalmente intercambiable con modelos SMC equivalentes. Al adoptar un sistema de retroalimentación de presión de circuito cerrado, acepta voltaje CC de 0 a 10 V, señales analógicas de corriente de 4 a 20 mA y comunicación de bus de campo opcional que incluye CC-Link, PROFINET, EtherNet/IP para lograr una regulación remota continua y de alta precisión de la presión del aire con una precisión de control de ±1 % FS y protección IP65 a prueba de polvo y salpicaduras. Tres series cubren diferentes rangos de caudal: ITV1100 para micro flujo bajo, ITV2100 para flujo medio universal e ITV3100 para flujo alto pesado hasta 4400 L/min ANR, con presión ajustable de 0,005 a 0,9 MPa. Admite roscas Rc/NPT/G y accesorios a presión, pantalla digital LED incorporada y alarma de autodiagnóstico bajo fuente de alimentación baja de 24 V CC. Ampliamente aplicado para accionamiento de cilindros de gran diámetro, control de tensión constante de películas y cables, procesos de precisión óptica y de semiconductores, dosificación y recubrimiento automáticos, conmutación de presión de múltiples etapas para equipos de soldadura y remachado, reemplazo de múltiples reguladores manuales para realizar un control de presión centralizado digital en líneas de producción automatizadas.

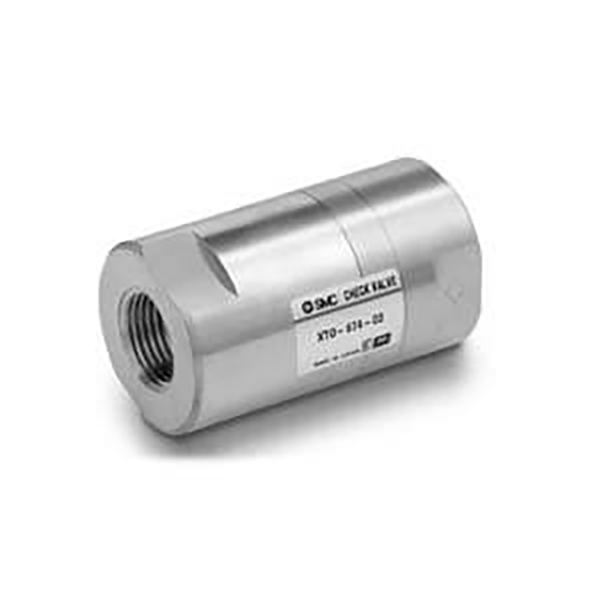

Las válvulas de retención en línea SOLH XTO674 e INA14 comparten la misma plataforma estructural con una presión de apertura ultrabaja de 0,01 MPa, compatible tanto con aire comprimido como con agua limpia para protección antirreflujo en tuberías de vacío y fluidos de baja presión. XTO674 es una versión criogénica totalmente de latón que funciona hasta -30 ℃; La serie estándar INA14 proporciona un cuerpo de latón o acero inoxidable SUS304, equipado con sellos NBR estándar más FKM opcional resistente al aceite y a altas temperaturas y sellos CR resistentes a la intemperie. El diseño compacto roscado en línea con marca de flecha de flujo se puede montar directamente en tuberías sin soportes adicionales, lo que previene eficazmente la pérdida de vacío y el flujo de aire inverso cuando se instala entre generadores de vacío y ventosas. Las dos series presentan dimensiones generales y tamaños de rosca idénticos para el intercambio directo en el campo sin modificación de tuberías, y se aplican ampliamente en equipos criogénicos, líneas de producción de vacío, circuitos de fluidos de alta temperatura resistentes a la corrosión y tuberías neumáticas y de agua en general para retención de presión unidireccional y prevención de reflujo.

El cilindro deslizante lineal con riel en L lateral ultradelgado SOLH HLH adopta un riel guía de bola de recirculación de un solo lado integrado con un cuerpo delgado de perfil bajo para ahorrar espacio de instalación, una corredera neumática de doble acción dedicada al posicionamiento de precisión con carga liviana. Los tamaños de orificio varían de 6, 10, 16 a 20 mm con carreras estándar de 5 a 60 mm, presión de funcionamiento de 0,15 a 0,7 MPa y temperatura de trabajo de -20 ℃ a 70 ℃. El cuerpo del cilindro cuenta con orificios roscados de montaje en 4 direcciones y puertos de aire en 3 lados para una disposición de tubería flexible. El carro deslizante está equipado con orificios roscados para accesorios y orificios para pasadores de posicionamiento en las superficies superior y frontal. Un anillo magnético incorporado viene de serie, con ranuras laterales dobles para montar interruptores de láminas magnéticos. La junta flotante entre el vástago del pistón y el carro elimina la carga lateral y garantiza una excelente rectitud y precisión antirrotación. En comparación con la serie HLQ de doble riel, HLH presenta un contorno más delgado para espacios reducidos y confinados, ampliamente aplicado en mini plantillas de inspección 3C y semiconductores, unidades de sujeción por empuje de uso liviano y mecanismos de posicionamiento alternativo dentro de maquinaria de automatización compacta.

Los cilindros deslizantes de doble eje SOLH HLQ/HLQL adoptan guías lineales de bolas de recirculación, incluida la versión estándar compacta HLQ con cilindro de montaje lateral y el modelo HLQL simétrico ultra rígido. Los tamaños de orificio varían de 6 a 25 mm con carreras de 10 a 150 mm. El diseño de doble vástago paralelo ofrece un fuerte empuje y un excelente rendimiento antitorsión y antirotación. Una junta flotante integrada entre el pistón y el carro deslizante compensa las cargas laterales excéntricas. La base cuenta con orificios roscados de montaje en 3 direcciones, mientras que el carro deslizante proporciona orificios de montaje para accesorios de múltiples superficies y pasadores de posicionamiento; Las ranuras laterales para interruptores de láminas magnéticos y el imán incorporado vienen de serie. Hay disponibles múltiples opciones de amortiguador: amortiguador de aire ajustable doble o simple, amortiguador hidráulico y bloques de tope externos para un movimiento alternativo suave y una alta precisión de posicionamiento repetido. HLQ se adapta a cargas medianas y pequeñas con espacio limitado, mientras que HLQL simétrico maneja cargas pesadas y desplazamientos excéntricos severos. Ampliamente utilizado para transferencia automática, sujeción de precisión y posicionamiento lineal en 3C, ensamblaje de semiconductores y equipos de prueba.

Los cilindros deslizantes de doble eje SOLH HLS / HLSL adoptan guías de rodillos transversales de contacto lineal, lo que ofrece una rigidez mucho mayor, precisión de posicionamiento repetido y resistencia a la carga excéntrica que los modelos de guía de bolas HLQ. Hay dos variantes disponibles: HLS estándar con cilindro compacto lateral para cargas medianas y pequeñas sin desplazamiento severo; HLSL simétrico con cilindro centrado y rodillos paralelos dobles para cargas pesadas, gran par excéntrico y exigencias de ultraprecisión. Los tamaños de orificio cubren de 6 a 25 mm y las carreras de 10 a 150 mm. Los vástagos gemelos proporcionan un potente empuje y un rendimiento antitorsión, mientras que las juntas flotantes integradas eliminan la tensión de deflexión lateral. La base admite orificios de montaje de 3 direcciones, el carro deslizante reserva roscas y pasadores de posicionamiento para accesorios de múltiples superficies, y el anillo magnético y las ranuras para sensores vienen como estándar. Los amortiguadores de aire ajustables, los amortiguadores hidráulicos y los topes mecánicos externos son accesorios opcionales. La temperatura de funcionamiento oscila entre -20 ℃ y 70 ℃. Ampliamente utilizado en semiconductores, automatización médica, plantillas de máquinas herramienta y otras estaciones de posicionamiento de sujeción y transferencia de ultraprecisión de alta resistencia.
