Válvula de control

La válvula de asiento mecánica mediana SOLH VM2 (VM200) es totalmente intercambiable con los modelos SMC correspondientes. Con una construcción de asiento medio con un coeficiente de flujo Cv=0,87, su capacidad de flujo es aproximadamente 8 veces mayor que la serie mini VM1, equipada con un puerto Rc1/4 estándar y roscas NPT/G1/4 opcionales. Funciona por debajo de 0 ~ 1,0 MPa y es incompatible con el vacío, adopta un sello de asiento resistente al desgaste sin lubricación y un cuerpo metálico robusto. Se encuentran disponibles diseños de tuberías de puerto lateral y de puerto inferior, respaldados por una línea completa de actuadores intercambiables: rodillo de POM estándar/palanca de rodillo de acero endurecido resistente a la abrasión, rodillo antirrebote unidireccional, émbolo recto, botón pulsador plano, cabezal de parada de emergencia en forma de seta amarillo, botón indicador verde y perilla de bisagra bloqueable. La variante con rodillo de acero endurecido se adapta a líneas de producción de alto desgaste y servicio pesado. Ampliamente utilizada para la detección del límite de carrera de cilindros y mesas deslizantes, puesta en marcha manual de equipos, conmutación de aire de accesorios de plantilla y enclavamiento de emergencia de seguridad, sirve como válvula de gatillo de aire mecánica principal para líneas de producción de embalaje, textiles, impresión y automatización general.

La válvula mecánica de asiento medio de 3 puertos SOLH VM4 (VM400) es totalmente intercambiable con modelos SMC equivalentes, ubicada entre las series mini VM1 y VM2 de alto flujo. Su principal ventaja radica en la compatibilidad con un rango completo de presión, desde -100 kPa de vacío hasta 1,0 MPa de presión positiva, una característica que no está disponible en VM2. Adopta un puerto Rc1/8 estándar con roscas NPT/G1/8 opcionales y una capacidad de flujo Cv=0,38, lo que admite el diseño de las tuberías de los puertos laterales e inferiores. Construido con un cuerpo de metal sólido, resiste impactos de 1000 m/s² y fuertes vibraciones, adecuado para líneas de producción de alta resistencia y con sellado de asiento libre de lubricación y resistente al polvo para una larga vida útil. Se proporciona un juego completo de actuadores intercambiables: palanca de rodillo de acero antiabrasión estándar/endurecido, rodillo antirrebote unidireccional, émbolo recto, botones de parada de emergencia en forma de seta multicolores, perillas giratorias de 2/3 posiciones, pulsadores bloqueables y palancas de bisagra de palanca. Ampliamente aplicada en la detección de límite de carrera de cilindros y mesas deslizantes, circuitos de adsorción/liberación de vacío, puesta en servicio manual de equipos, enclavamiento de emergencia de seguridad de máquinas y conmutación de accesorios de plantilla, es la válvula de gatillo mecánica mediana ideal para condiciones de trabajo que requieren compatibilidad con vacío y fuerte resistencia a los golpes.

La válvula proporcional electroneumática de alto caudal SOLH ITV es totalmente intercambiable con modelos SMC equivalentes. Al adoptar un sistema de retroalimentación de presión de circuito cerrado, acepta voltaje CC de 0 a 10 V, señales analógicas de corriente de 4 a 20 mA y comunicación de bus de campo opcional que incluye CC-Link, PROFINET, EtherNet/IP para lograr una regulación remota continua y de alta precisión de la presión del aire con una precisión de control de ±1 % FS y protección IP65 a prueba de polvo y salpicaduras. Tres series cubren diferentes rangos de caudal: ITV1100 para micro flujo bajo, ITV2100 para flujo medio universal e ITV3100 para flujo alto pesado hasta 4400 L/min ANR, con presión ajustable de 0,005 a 0,9 MPa. Admite roscas Rc/NPT/G y accesorios a presión, pantalla digital LED incorporada y alarma de autodiagnóstico bajo fuente de alimentación baja de 24 V CC. Ampliamente aplicado para accionamiento de cilindros de gran diámetro, control de tensión constante de películas y cables, procesos de precisión óptica y de semiconductores, dosificación y recubrimiento automáticos, conmutación de presión de múltiples etapas para equipos de soldadura y remachado, reemplazo de múltiples reguladores manuales para realizar un control de presión centralizado digital en líneas de producción automatizadas.

Las válvulas de retención en línea SOLH XTO674 e INA14 comparten la misma plataforma estructural con una presión de apertura ultrabaja de 0,01 MPa, compatible tanto con aire comprimido como con agua limpia para protección antirreflujo en tuberías de vacío y fluidos de baja presión. XTO674 es una versión criogénica totalmente de latón que funciona hasta -30 ℃; La serie estándar INA14 proporciona un cuerpo de latón o acero inoxidable SUS304, equipado con sellos NBR estándar más FKM opcional resistente al aceite y a altas temperaturas y sellos CR resistentes a la intemperie. El diseño compacto roscado en línea con marca de flecha de flujo se puede montar directamente en tuberías sin soportes adicionales, lo que previene eficazmente la pérdida de vacío y el flujo de aire inverso cuando se instala entre generadores de vacío y ventosas. Las dos series presentan dimensiones generales y tamaños de rosca idénticos para el intercambio directo en el campo sin modificación de tuberías, y se aplican ampliamente en equipos criogénicos, líneas de producción de vacío, circuitos de fluidos de alta temperatura resistentes a la corrosión y tuberías neumáticas y de agua en general para retención de presión unidireccional y prevención de reflujo.

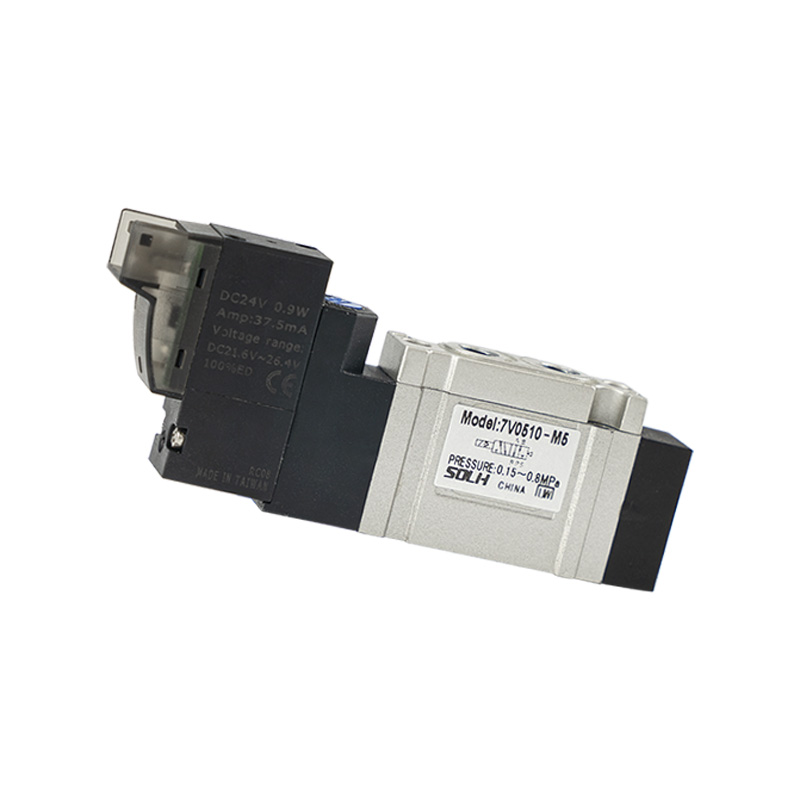

La válvula solenoide compacta operada por piloto SOLH 7V incluye variantes completas de 5/2 y 5/3 vías, que cubren retorno por resorte de una sola bobina, enganche de doble bobina y tres funciones centrales: centro cerrado, escape central y suministro de presión central. Adopta un diseño de canal de escape centralizado interno integrado con aproximadamente un 30 % más de capacidad de flujo que las válvulas tradicionales de la serie 4V, con una respuesta de conmutación ≤50 ms y una frecuencia de funcionamiento máxima de hasta 5 Hz. Las bobinas de potencia ultrabaja generan menos calor para una energización continua, con un consumo de energía de CC de 0,7 W y 1,1 VA de CA. Se ofrece una línea de tamaño completo de M5 a 3/8", que admite puertos de rosca estándar y accesorios rápidos a presión. Las válvulas se pueden instalar individualmente o apilar en colectores de aluminio de estaciones múltiples para ahorrar espacio en el gabinete y simplificar la tubería de aire principal. La presión de funcionamiento varía de 0,15 a 0,8 MPa con una temperatura de trabajo de -20 ℃ a 70 ℃. El cuerpo de la válvula de aluminio fundido ofrece una larga vida útil de sellado, ampliamente utilizado para conmutación direccional de cilindros y control neumático centralizado en todos Líneas de producción automatizadas.

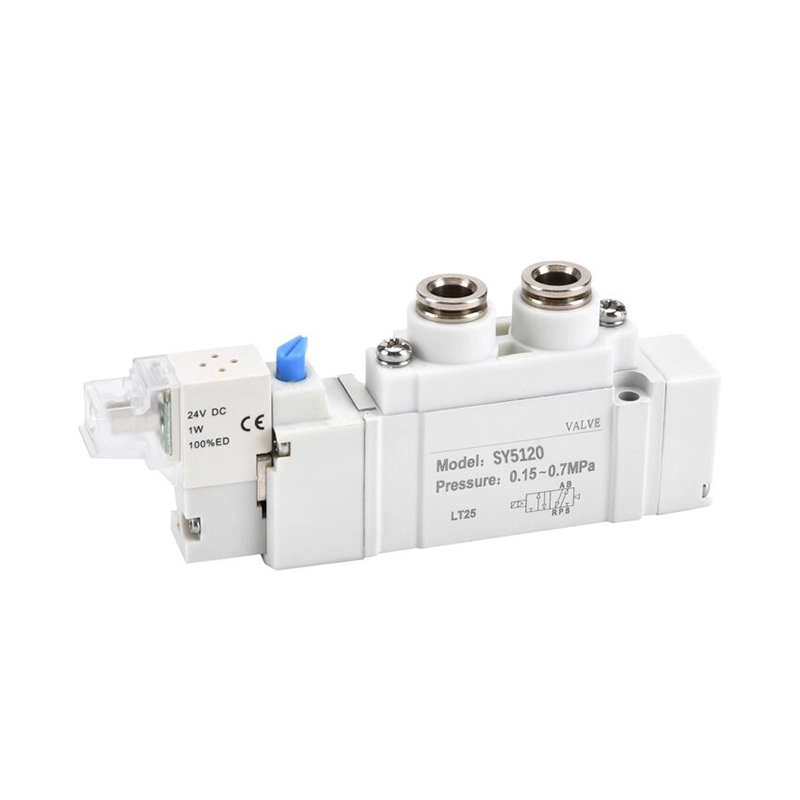

La válvula solenoide de 5 puertos operada por piloto de la serie SOLH SY es completamente intercambiable con las válvulas SMC correspondientes, incluidos los modelos SY3000 mini, SY5000 de corriente media, SY7000 grande y SY9000 extragrande. Proporciona opciones de circuito completo: bobina simple/doble 5/2 y tres posiciones 5/3 con funciones de centro cerrado, escape central y suministro de presión central. Las bobinas estándar de 0,35 W y las bobinas opcionales de ahorro de energía de potencia ultrabaja de 0,1 W generan poco calor para una energización continua. La versión de piloto interno funciona con 0,1 ~ 0,7 MPa, mientras que la variante de piloto externo admite un entorno de vacío de -100 kPa. La bobina sellada alcanza hasta 200 millones de ciclos de conmutación. Los puertos de aire están dispuestos en los lados, arriba y abajo para un enrutamiento de tubos flexible. Las válvulas adoptan un diseño enchufable a presión compatible con las islas de válvulas del colector SS5Y, lo que permite el mantenimiento de una sola válvula sin desmontar todo el banco, con conector enchufable IP65 y clasificación de base del colector IP67. Los corredores internos optimizados brindan alrededor de un 80 % más de flujo que las válvulas heredadas y la malla de filtro piloto incorporada evita que el carrete se atasque con el polvo. Ampliamente utilizado para conmutación direccional de cilindros y control neumático centralizado en semiconductores, soldadura automotriz, embalaje y equipos de automatización médica.

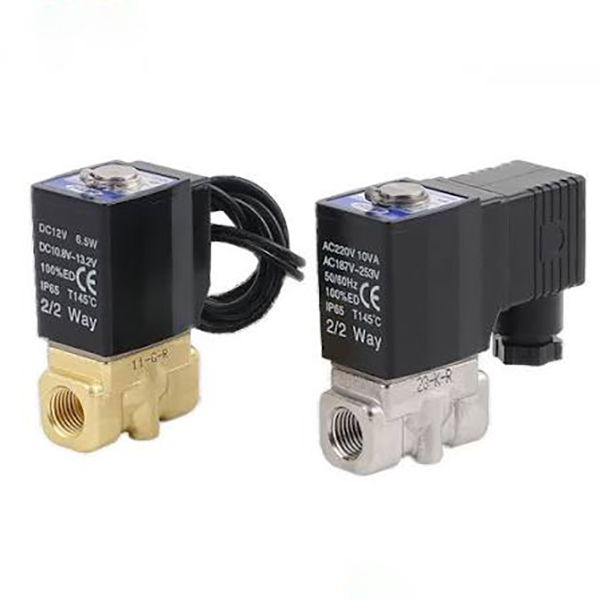

Las válvulas solenoides de fluido normalmente cerradas de 2/2 vías de la serie SOLH 2S incluyen dos líneas completas: modelos 030/050 de orificio pequeño de acción directa y variantes 150~500 de gran diámetro operadas por piloto, para control automático de encendido y apagado de agua limpia, aire comprimido, refrigerante de corte, aceite lubricante y tuberías de líquidos débilmente corrosivos. La versión de acción directa permite el arranque sin presión sin límite mínimo de presión diferencial, presenta un tamaño compacto, orientación de montaje universal y conmutación rápida de milisegundos, ideal para aplicaciones de microflujo de baja presión, como enfriamiento de máquinas herramienta de un solo punto, micro ramas de aire/agua 3C y mini equipos de limpieza. El tipo operado por piloto requiere una diferencia de presión mínima de 0,05 MPa para una apertura completa, ofrece un flujo ultragrande con serpentines de baja potencia y bajo calor, adecuado para cabezales de drenaje de compresores de aire, líneas principales de agua de rociado y tuberías de tratamiento de agua de circulación de alto flujo. Están equipados con sellos de caucho de nitrilo NBR estándar, con sellos opcionales de EPDM de calidad alimentaria resistentes al ácido y al agua caliente. Están disponibles múltiples estándares de rosca internacionales (PT/G/NPT) y voltajes de bobina universales globales (DC12/24V, AC24/110/220V), compatibles con opciones de cableado de conector DIN y cable. Las bobinas resistentes al calor permiten una energización continua a largo plazo. Guía de selección: tipo de acción directa para tuberías con presión estática inferior a 0,05 MPa y caudal de rama pequeña; Versión operada por piloto para cabezales principales G1/2 y superiores con alta presión estable y gran flujo de circulación. El sello de EPDM es obligatorio para agua caliente y medios fluidos de calidad alimentaria.

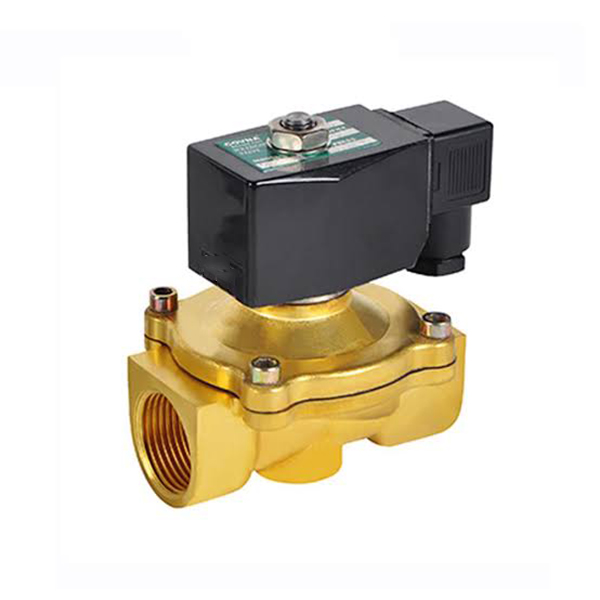

La válvula solenoide de fluido normalmente cerrada de 2/2 vías de la serie SOLH 2W con cuerpo de latón macizo incluye modelos 030/050 de acción directa con orificio pequeño y variantes 150~500 operadas por piloto de gran diámetro, diseñadas para el control automático de encendido y apagado de agua limpia, aire comprimido, refrigerante de corte, aceite lubricante y tuberías de fluidos débilmente corrosivos. La versión de acción directa realiza un arranque con presión diferencial cero sin límite mínimo de presión de trabajo, presenta un tamaño compacto, orientación de montaje universal y conmutación de alta frecuencia en milisegundos, ideal para ramas de microflujo de baja presión, circuitos de agua auxiliares de vacío y enfriamiento de un solo punto para máquinas herramienta pequeñas. El tipo operado por piloto requiere una presión diferencial de arranque mínima de 0,05 MPa, ofrece un flujo ultragrande con serpentines de baja potencia y baja temperatura, adecuado para líneas de drenaje principales de compresores de aire, circuitos principales de agua de rociado de ensamblaje general y tuberías de circulación de alto flujo para sistemas de tratamiento de agua. Los sellos de caucho de nitrilo NBR estándar están equipados con sellos opcionales de EPDM de grado alimenticio resistentes al calor y al ácido. Se encuentran disponibles múltiples estándares de rosca internacionales (PT/G/NPT) y voltajes de bobina de rango completo (DC12/24V, AC24/110/220V), compatibles con enchufes DIN para cableado de gabinete y cables impermeables IP65 para equipos para exteriores húmedos. Las bobinas resistentes al calor permiten una activación continua las 24 horas sin quemarse. Directrices de selección: elija el tipo de acción directa para tuberías con presión estática inferior a 0,05 MPa y microflujo de punto único; seleccione la variante operada por piloto para cabezales principales G1/2 y superiores con gran circulación estable de alta presión. El sello de EPDM es obligatorio para agua caliente, agua purificada y medios fluidos de calidad alimentaria.
