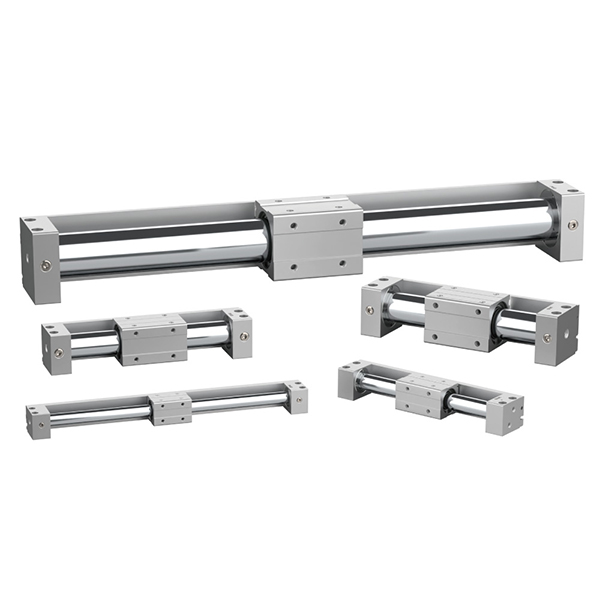

El cilindro sin vástago de acoplamiento magnético SOLH CY3 es una versión mejorada de la serie CY1 con intercambiabilidad dimensional completa con sus homólogos SMC. Adopta un accionamiento magnético síncrono sin contacto entre el pistón interno y el carro deslizante externo dentro de un cilindro completamente cerrado para lograr cero fugas de aire y un funcionamiento libre de contaminación. Los tamaños de orificio varían de φ6 a φ63 mm con una carrera máxima de hasta 5000 mm, lo que reduce el espacio de instalación en un 50 % en comparación con los cilindros con tirantes convencionales. Hay dos variantes disponibles: el tipo básico CY3B que requiere soportes finales y guías externas para evitar cargas excéntricas y desacoplamiento magnético; Versión de montaje directo CY3R fijada directamente en la base del equipo para ahorrar espacio de montaje adicional. Los anillos alargados resistentes al desgaste reducen la presión mínima de trabajo a 0,12 MPa. Están equipados con topes de goma de doble extremo estándar y la versión opcional de alta velocidad X160 admite una velocidad máxima de 1500 mm/s. Las ranuras preestablecidas admiten interruptores magnéticos D-M9 para retroalimentación de posición. El funcionamiento estándar sin aceite se adapta a talleres libres de polvo para las industrias de semiconductores, electrónica, médica y alimentaria. Maneja cargas ligeras a medianas de 0,5 kg a 40 kg para transferencia de piezas de trabajo a larga distancia, accionamiento de puertas protectoras y movimiento lineal compacto de carrera larga en automatización higiénica.

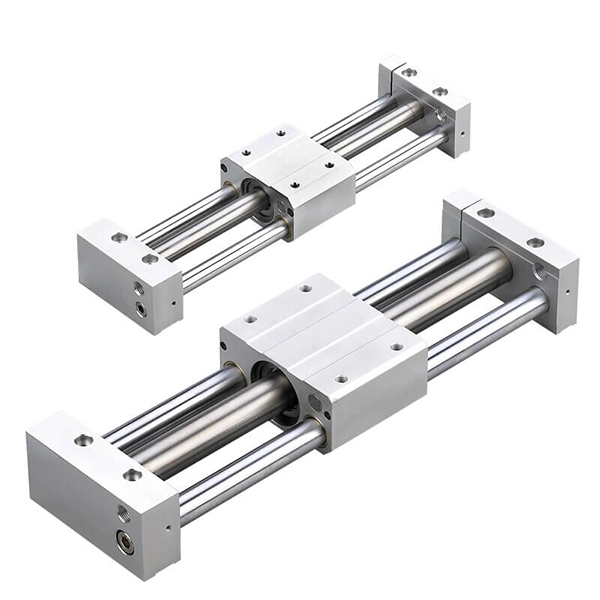

La serie SOLH CY1 es un cilindro sin vástago de acoplamiento magnético económico clásico, el predecesor de la serie CY3 mejorada, totalmente intercambiable dimensionalmente con los productos SMC CY1 originales. Adopta un accionamiento síncrono magnético sin contacto y una estructura de cilindro completamente cerrada sin fugas de aire, adecuada para entornos de trabajo limpios y sin aceite en las industrias electrónica, médica y alimentaria. Los tamaños de orificio varían de φ6 a 63 mm, carrera estándar de hasta 1000 mm y carrera extendida máxima de 1500 mm con una excelente rentabilidad. Hay cinco versiones estructurales disponibles: tipo básico CY1B que requiere guías externas y soportes finales; CY1S con cojinetes deslizantes incorporados para cargas ligeras sin guías adicionales; Tipo de rodamiento de bolas CY1L para un movimiento alternativo suave de alta frecuencia; Modelo de alta precisión CY1H que logra una precisión de posicionamiento repetitivo de ±0,02 mm; Tipo CY1F de perfil bajo con altura total reducida un 29 % para espacios de instalación vertical estrechos. La presión de arranque mínima es de 0,18 MPa, equipado con topes de goma de doble extremo estándar y topes hidráulicos externos opcionales, compatibles con interruptores magnéticos D-M9 y D-A9 para retroalimentación de señal de posición. Cuesta menos que la serie CY3 y sirve como una opción rentable para la automatización convencional de presupuesto limitado, incluida la transferencia de material en salas blancas, el accionamiento de puertas protectoras y el transporte de piezas de trabajo a distancias medias y largas con cargas ligeras a medianas que van desde 0,5 kg a 40 kg.

El cilindro sin vástago de acoplamiento magnético de la serie SOLH RM está diseñado para ser intercambiable con sus homólogos Airtac. Adopta un accionamiento síncrono magnético sin contacto y una estructura de cilindro completamente cerrada para lograr cero fugas y un funcionamiento sin polvo, adecuado para entornos limpios sin aceite de las industrias electrónica, médica y alimentaria. Los tamaños de orificio varían de φ10 a φ40 mm con una carrera máxima de 2000 mm, funcionan dentro de un amplio rango de temperatura industrial de -20 ℃ ~ 70 ℃ y presentan una presión de arranque mínima de 0,15 MPa. Están disponibles cuatro variantes estructurales: RMS tipo básico sin guías incorporadas que requiere rieles externos y soportes finales con el menor costo; Tipo estándar RMT integrado con varillas guía dobles y cojinetes deslizantes para resistir cargas laterales ordinarias sin guías adicionales para una fácil instalación; Versión de precisión RMTL con varillas guía extendidas de alta precisión que logran una precisión de posicionamiento repetitivo de ±0,1 mm; Tipo deslizante reforzado de alta resistencia RMH con fuerte capacidad antideflexión para soporte de carga independiente. Están equipados con topes de goma de doble extremo estándar, con topes ajustables opcionales y topes hidráulicos externos para un movimiento estable de hasta 500 mm/s. Los kits de interruptores magnéticos opcionales combinan con sensores D-M9 para retroalimentación de señal de posición. Las estructuras de guía integradas reducen los costos adicionales de adquisición y montaje de guías lineales externas. Ofrece una rentabilidad excepcional en comparación con las series SMC CY1 y CY3, ampliamente utilizadas en el transporte de materiales a larga distancia, accionamiento de puertas protectoras y modernización para ahorrar espacio de cilindros de tirantes convencionales en líneas de producción automatizadas de presupuesto medio.

El minicilindro de varilla guía ultracompacto SOLH MGJ es totalmente intercambiable con los productos estándar de SMC, desarrollados exclusivamente para la automatización en miniatura. Solo suministra dos diámetros pequeños de φ6 mm y φ10 mm con carreras ultracortas de 5 mm a 20 mm. Las varillas guía duales integradas y el marco guía integrado ofrecen un rendimiento antirrotación ultrapreciso dentro de ±0,1°, lo que evita el desplazamiento angular durante la sujeción y el montaje de microcomponentes. La estructura extremadamente liviana pesa sólo 27,3 g en el modelo MGJ6-5. Las superficies de montaje duales (parte inferior y trasera) y las tuberías y cableado centralizados de un solo lado facilitan un diseño ordenado para una disposición densa de varios cilindros. Al adoptar una estructura libre de aceite y libre de mantenimiento con amortiguadores de goma de doble extremo, admite una oscilación estable de alta frecuencia dentro de -10 ℃ ~ 60 ℃. Ampliamente aplicado en sujeción de componentes electrónicos de precisión, posicionamiento de PCB, accionamiento de válvulas en miniatura de dispositivos médicos, elevación de agujas de muestreo, ajuste de microdesplazamiento en talleres de limpieza de semiconductores y ajuste fino de lentes ópticas. En comparación con los cilindros compactos MGP estándar, presenta una dimensión total drásticamente reducida, satisface perfectamente el microempuje, el espacio de instalación limitado y las demandas de posicionamiento antirrotación de alta precisión de la automatización en miniatura.

El cilindro de varilla guía compacto y delgado de la serie SOLH MGP es dimensionalmente intercambiable con productos SMC originales. Adopta una estructura integrada de cilindro, varillas guía dobles y cojinetes de precisión con resistencia a la torsión incorporada y una potente capacidad de carga lateral sin accesorios de guía externos. Su estructura plana y delgada reduce entre un 17% y un 24% de peso en comparación con los cilindros convencionales, lo que es perfectamente adecuado para operaciones de automatización compactas como prensado, posicionamiento, elevación y transferencia de piezas de trabajo. Tres subtipos clasificados por rodamientos cubren diversas condiciones de trabajo: MGPM con casquillos deslizantes metálicos presenta una excelente resistencia al desgaste y rendimiento a prueba de polvo para cargas laterales pesadas y trabajos cíclicos polvorientos a baja velocidad; Los casquillos de bolas MGPL ofrecen una fricción ultrabaja y un movimiento suave para un movimiento alternativo frecuente a alta velocidad; Los rodamientos de bolas de alta precisión y holgura cero MGPA logran una precisión antirrotación de hasta ±0,01 mm para un ajuste y calibración precisos. Los tamaños de orificio varían de φ12 a 100 mm con carreras estándar de 5~300 mm. Se incluyen topes de goma de doble extremo estándar, mientras que los topes de colchón de aire AZ son opcionales para orificios superiores a 20 mm para absorber impactos severos durante movimientos pesados ​​a alta velocidad. Las ranuras integradas admiten la instalación directa de interruptores magnéticos D-M9 y A93 sin soportes adicionales para un cableado ordenado. La presión de funcionamiento varía de 0,12 MPa a 1,0 MPa con una presión de actuación mínima de 0,1 MPa a una temperatura ambiente de -10 ℃ ~ 60 ℃. Ampliamente utilizado en posicionamiento y prensado de PCB electrónicos, elevación de plantillas de inspección, alimentación de envases y sujeción limitadora de automatización general, actúa como un actuador neumático guiado integrado altamente versátil.

El cilindro de varilla guía integrada ultradelgado de la serie SOLH MGQ es totalmente intercambiable con las especificaciones originales de SMC. La estructura integrada del cilindro y las varillas guía reduce el espesor total en un 50% en comparación con los cilindros guiados convencionales para ahorrar mucho espacio de instalación. Cubre tamaños de diámetro interior de φ12~100 mm y carreras estándar de 25~250 mm, y se ofrece en dos configuraciones: rodamientos deslizantes de aleación de carbono MGQM y rodamientos de bolas de alta precisión MGQL. La estructura simétrica de doble barra guía ofrece una excelente resistencia a la carga lateral, la deflexión y la torsión. La versión con rodamiento de bolas MGQL logra una precisión antirrotación de ±0,04°~±0,08°, mientras que el tipo con rodamiento deslizante MGQM presenta una excelente resistencia al desgaste, rendimiento a prueba de polvo y ventajas de costos para condiciones de mucho polvo. Las configuraciones estándar incluyen anillos magnéticos incorporados, topes de goma de doble extremo y funcionamiento sin aceite y sin mantenimiento. La variante opcional de alta temperatura XB6 funciona de manera constante hasta 150 ℃. Se reservan múltiples orificios de montaje en el cuerpo del cilindro; Los interruptores magnéticos se pueden montar en cuatro lados para orificios ≥32 mm, y las bridas/soportes de pie admiten un ensamblaje de múltiples ángulos. Con una presión de trabajo mínima de 0,1 MPa, se adopta ampliamente para el posicionamiento y levantamiento de topes de líneas transportadoras, expulsión y engarzado de PCB en electrónica 3C, accionamiento de compuertas para maquinaria de embalaje y elevación con gato. Reemplaza los conjuntos de cilindros separados y guías externas para simplificar el diseño mecánico. En comparación con las series MGP estándar y MGG de servicio pesado, MGQ cuenta con el perfil más delgado y un rendimiento óptimo para una operación de alta precisión en espacios de instalación reducidos.

El cilindro de varilla guía de carrera larga y servicio pesado de la serie SOLH MGG es dimensionalmente intercambiable con cilindros de servicio pesado SMC equivalentes. Construido con un cilindro redondo más varillas guía duales de gran envergadura dispuestas externamente, ofrece una rigidez estructural suprema. Su capacidad de carga lateral es tres veces mayor que la de los cilindros guiados ordinarios, lo que evita que el vástago del pistón se hunda en carreras largas y la deflexión estructural bajo cargas excéntricas pesadas. Los tamaños de orificio varían de φ20 mm a 100 mm con dos versiones: rodamientos deslizantes de aleación de carbono MGGM y rodamientos de bolas de alta precisión MGGL. La carrera máxima estándar alcanza los 1300 mm, superando con creces el límite de carrera de las series MGP y MGQ. Los amortiguadores hidráulicos incorporados de doble extremo vienen como estándar para absorber la energía de impacto masiva generada durante la operación de alta velocidad a larga distancia, reduciendo efectivamente el ruido y protegiendo el equipo. Los cojinetes deslizantes MGGM presentan una excelente resistencia al desgaste y a los golpes para entornos polvorientos de servicio pesado y paradas intensivas de líneas transportadoras; Los rodamientos de bolas MGGL logran una fricción ultrabaja y un movimiento suave con una precisión antirrotación superior de hasta ±0,02°, ideal para posicionamiento de carrera larga de alta precisión y movimiento cíclico de alta velocidad. El diseño modular dividido permite el desmontaje y reemplazo por separado del cilindro y el conjunto de guía para un mantenimiento de bajo costo. Las formas de montaje disponibles incluyen montaje básico en superficie e instalación con brida frontal; Los extras opcionales cubren el ajuste de carrera tipo J (rango de ajuste de 0 ~ 50 mm) y la variante de alta temperatura XB6 que funciona de manera estable entre -10 ℃ y 150 ℃. Los anillos magnéticos incorporados son estándar, con ranuras multidireccionales para un ajuste flexible del interruptor magnético. La presión de funcionamiento oscila entre 0,1 y 1,0 MPa con una velocidad máxima de funcionamiento de hasta 1000 mm/s. Ampliamente aplicado a plataformas elevadoras verticales, transferencia de paletas pesadas a larga distancia, posicionamiento de topes de servicio pesado y expulsión de plantilla grande, reemplaza la solución combinada de cilindros ordinarios más postes guía pesados ​​separados para simplificar el diseño mecánico, sirviendo como el actuador neumático preferido para aplicaciones de automatización de carga pesada, recorrido largo y alto impacto.

El cilindro de mesa guía de perfil bajo SOLH MGF es totalmente intercambiable con sus homólogos SMC correspondientes. Diseñado con un manguito guía concéntrico integrado de gran diámetro, rompe la limitación direccional de los cilindros tradicionales de doble varilla guía y ofrece un rendimiento antideflexión uniforme de 360° contra cargas excéntricas. Su altura total de instalación se reduce entre un 15% y un 20% en comparación con la serie MGQ para lograr un diseño compacto ultraplano. Tamaños de orificio disponibles: φ40, φ63, φ100 mm con carreras cortas estándar que varían de 30 mm a 100 mm, optimizadas para operaciones de servicio pesado de carrera corta. Los pasadores antirrotación incorporados proporcionan un par permitido extremadamente alto de hasta 409 N·m para el modelo φ100, estable bajo fuerza excéntrica desde todas las direcciones sin atascos ni desplazamientos, con una precisión antirrotación máxima de ±0,05°. Se admite montaje bidireccional superior e inferior; Las ranuras en T en tres lados del cuerpo permiten la instalación del interruptor magnético en cuatro lados. Están equipados con topes de goma de doble extremo estándar y funcionamiento sin mantenimiento y sin aceite. La versión limpia con bajo contenido de polvo y 10 prefijos cumple con los estrictos requisitos de los talleres médicos, de electrónica 3C y de semiconductores. Aproximadamente un 15% más liviano que las estructuras convencionales, se utiliza ampliamente para el elevación de piezas de trabajo, expulsión de plantillas, volteo de indexación de estaciones y empuje de servicio pesado a corta distancia, siendo el actuador neumático compacto ideal que requiere antideflexión omnidireccional y una alta capacidad de torque dentro de un espacio de instalación limitado.

El cilindro de varilla guía triaxial de la serie SOLH TC es un reemplazo directo para la serie SMC MGP. Adopta una estructura integrada de tres ejes que consta de dos vástagos guía más un vástago de pistón central, con una rigidez ultraalta. Su resistencia a la torsión y su capacidad de carga lateral son más del doble que las de los cilindros convencionales de doble varilla guía, lo que previene eficazmente la deflexión y el desplazamiento posicional. Los tamaños de orificio disponibles varían de φ6 mm a 100 mm con dos variantes de núcleo: el tipo de rodamiento de bolas de precisión TCL ofrece una fricción ultrabaja y un movimiento suave para elevación de alta frecuencia y posicionamiento de precisión; El tipo de cojinete deslizante de aleación de latón TCM cuenta con una resistencia superior al desgaste y al impacto para cargas pesadas, entornos polvorientos y operaciones de parada de líneas transportadoras. Las carreras estándar cubren de 5 mm a 500 mm. Las configuraciones opcionales incluyen ajuste de carrera tipo J (rango ajustable máximo de 50 mm) y versión -T de alta temperatura que funciona de manera constante desde -20 ℃ a 120 ℃. Las configuraciones estándar incluyen anillos magnéticos incorporados, topes de goma de doble extremo y funcionamiento sin aceite y sin mantenimiento. Se integran orificios de montaje multidireccionales y ranuras de cuatro lados para interruptores magnéticos, mientras que los puertos de aire duales en la parte superior y lateral permiten una disposición de tuberías flexible. Los accesorios de brida y soporte de pie admiten orientaciones de instalación versátiles. La presión de funcionamiento varía de 0,1 MPa a 1,0 MPa y los orificios de posicionamiento de referencia garantizan una precisión de repetición confiable. Ampliamente utilizado en levantamiento de topes de cintas transportadoras, manipulación y engarzado de PCB en electrónica 3C, accionamiento de compuertas de embalaje, expulsión de plantillas y accionamiento de carga excéntrica, este actuador integrado elimina la necesidad de conjuntos de guía externos separados, lo que simplifica el diseño mecánico con un excelente rendimiento de costos para estaciones de precisión en miniatura y automatización general de servicio mediano a pesado.
