El cilindro compacto de montaje libre de múltiples posiciones SOLH MD está equipado con orificios de montaje roscados en seis lados del cuerpo del bloque para una instalación sin soporte en cualquier ángulo, 30 % ~ 50 % más delgado que los cilindros redondos estándar para adaptarse a diseños de equipos estrechos y de alta densidad. Cinco submodelos cubren todos los modos de trabajo: MD de doble efecto y vástago simple estándar, MSD (extensión de resorte) / MTD (retracción de resorte) de simple efecto y vástago simple, MDD de doble vástago antitorsión y MDJ de doble vástago con carrera ajustable. Los tamaños de orificio varían de 6 a 32 mm con carreras estándar de 5 a 60 mm. Cada unidad viene con un amortiguador de goma frontal incorporado y ranuras laterales dobles para sensores magnéticos; El sufijo-S significa imán permanente integrado compatible con interruptores de láminas CMSH/DMSH. El vástago del pistón adopta un casquillo autolubricante integrado para un funcionamiento suave sin aceite. Las variantes de doble varilla eliminan la deflexión lateral debido a cargas desplazadas, mientras que el MDJ cuenta con un tornillo de ajuste trasero para un ajuste flexible de la carrera. Ampliamente aplicado a la sujeción, expulsión, engarzado y posicionamiento preciso de plantillas en miniatura en 3C, semiconductores y maquinaria de automatización pequeña en general para trabajos livianos.

El cilindro delgado guiado de alta rigidez SOLH CQM es intercambiable con SMC CQM/CDQM. Construido sobre la estructura cilíndrica delgada CQ2 con varillas guía dobles paralelas integradas, mantiene la misma longitud del cuerpo que el CQ2 y elimina la necesidad de guías externas. Su resistencia a la carga lateral es de 2 a 4 veces mayor que la de los cilindros CQ2 estándar, con una tolerancia de rotación del vástago de ≤±0,2°. Las variantes incluyen CQM no magnético, CDQM equipado con imán y modelo de larga vida útil CQM-XB24. Equipado con topes de goma en ambos extremos y admite funcionamiento sin aceite. Tamaños de orificio φ12~100 mm, dimensiones de montaje compatibles con CQ2/CQS. Ideal para empuje de precisión de carrera corta y sujeción de accesorios con carga compensada en automatización de ensamblajes electrónicos.

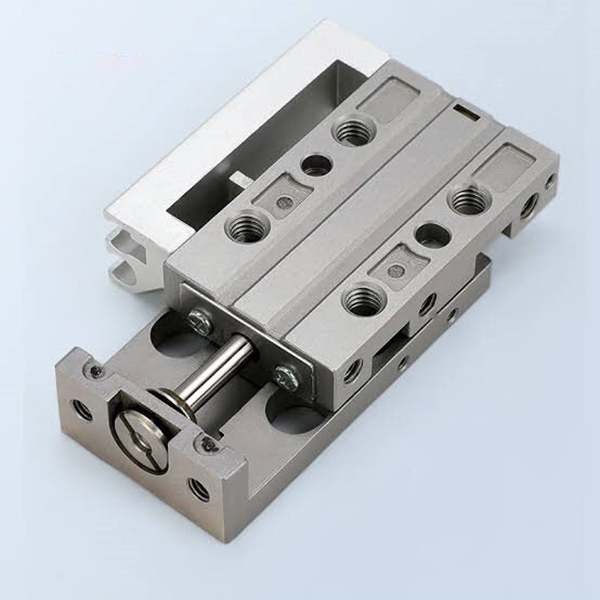

La mesa deslizante neumática ultracompacta de alta precisión SOLH MXJ es intercambiable con la serie SMC MXJ. Equipado con una guía lineal de bolas de acero inoxidable integrada, logra una precisión de paralelismo de 0,005 mm y una precisión de posicionamiento repetido de ±0,01 mm. El cuerpo ultradelgado y liviano admite montaje superior, inferior y lateral en tres lados, entre un 30 % y un 50 % más pequeño que las mesas deslizantes MXQ. Tamaños de orificio de φ4,5~16 mm, equipados con topes de goma de doble extremo y limitadores metálicos opcionales para una carrera ajustable de 0~5 mm. El diseño simétrico permite el intercambio de tuberías y sensores de izquierda a derecha, adecuado para entornos limpios sin aceite. Capaz de movimiento estable de alta frecuencia y carrera corta, ampliamente adoptado para movimiento lineal a nivel de micras en micromanipulación 3C, inspección óptica, ensamblaje en miniatura y equipos de automatización médica compactos.

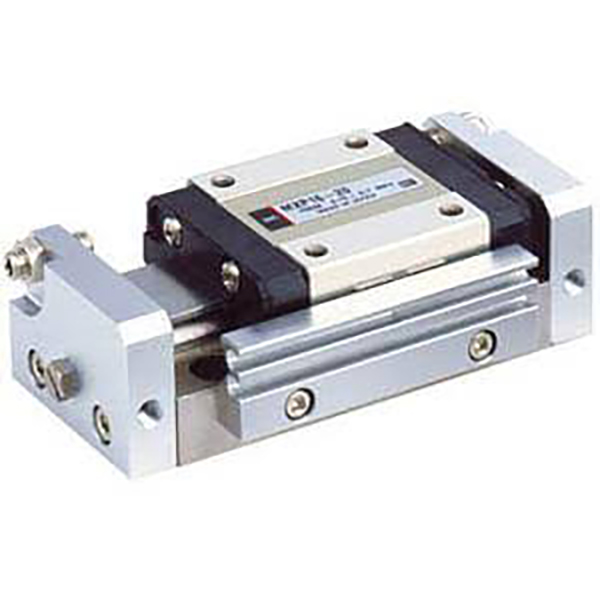

La mesa deslizante neumática de ultra alta precisión SOLH MXP es intercambiable con la serie SMC MXP. Adopta un cuerpo de acero inoxidable martensítico integrado y una guía lineal de bolas incorporada, logrando un paralelismo de recorrido de 0,004 mm, un error de rotación de hasta ±0,03° y una precisión de posicionamiento repetido de ±0,01 mm. El cuerpo compacto ultraestrecho es entre un 10% y un 20% más delgado que los modelos MXJ y admite montaje en tres lados y tuberías axiales/laterales conmutables. Tamaños de orificio de φ6~16 mm equipados con topes de goma estándar, limitadores metálicos opcionales y topes hidráulicos disponibles para φ8 y superiores. Admite un entorno limpio sin aceite y una reciprocidad estable de alta frecuencia. Ideal para estaciones de automatización de espacios confinados que requieren una precisión de movimiento estricta, como inspección óptica, unión de chips, ensamblaje de microcomponentes y equipos médicos de primera calidad.

La mesa deslizante neumática compacta y estrecha SOLH MXH es intercambiable con la serie SMC MXH. Impulsado por un pistón doble y equipado con un riel guía de bolas circulantes, adopta un cuerpo ultraestrecho adecuado para una disposición densa de lado a lado. Presenta una excelente capacidad antidesplazamiento y antitorsión con un par permitido aproximadamente 6 veces mayor que el de las correderas MXU tradicionales, una precisión de posicionamiento repetido de ±0,02 mm y una carrera estándar máxima de hasta 60 mm. Admite montaje en 4 direcciones y tuberías en 3 lados, viene con un imán incorporado compatible con varios interruptores magnéticos, topes de goma de doble extremo y permite un funcionamiento continuo sin aceite. Tamaños de orificio de φ6~20 mm, ampliamente utilizados para la transferencia de alta frecuencia y carrera larga de precisión media de componentes 3C y piezas de plástico pequeñas bajo carga voladiza o unilateral en equipos de automatización con espacio limitado.

La mesa deslizante neumática integrada de alta rigidez SOLH MXS es ​​totalmente intercambiable con la serie SMC MXS. Adopta accionamiento de doble pistón y rieles guía de rodillos transversales precargados para un movimiento sin espacio libre, lo que proporciona el doble de empuje que las guías deslizantes de un solo cilindro con el mismo diámetro y precisión de posicionamiento repetido de hasta ±0,01 mm. La estructura integrada ultradelgada ahorra entre un 30 % y un 50 % de espacio de instalación en comparación con el cilindro dividido más los juegos de guías externas. Se admite el montaje de tres lados con orificios para pasadores de posicionamiento (inferior, lateral y axial). Tamaños de orificio φ6~25 mm con carreras estándar de 10 ~ 150 mm, ajustadores de carrera opcionales de 0 ~ 5 mm. El imán incorporado se adapta a los interruptores magnéticos y permite un funcionamiento sin aceite. Ampliamente utilizado para transferencia lineal de alta rigidez y alta precisión en semiconductores, ensamblaje de precisión 3C y estaciones de alineación de componentes ópticos.

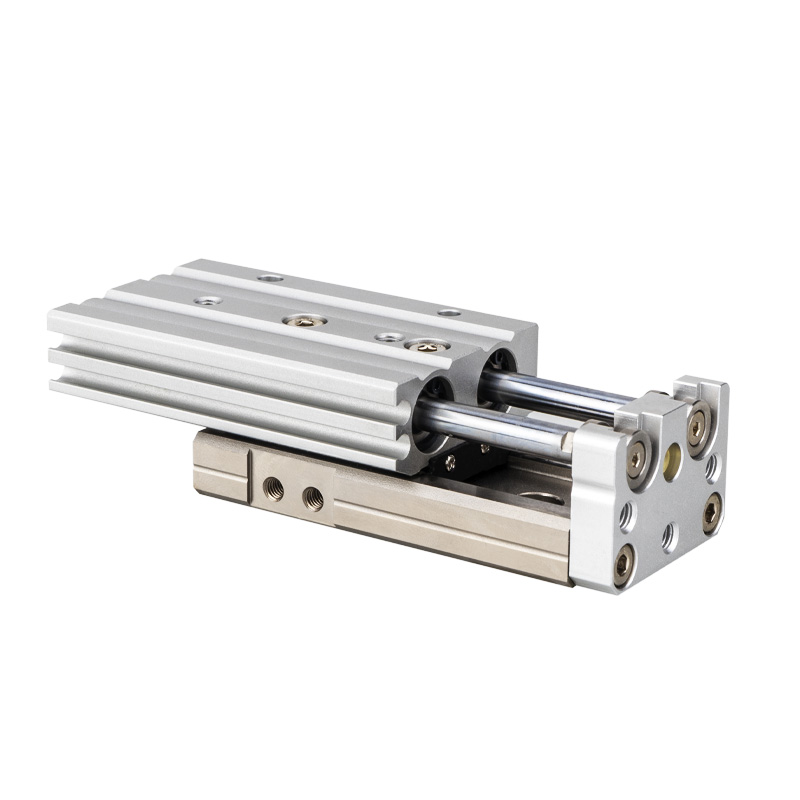

La económica mesa deslizante neumática SOLH MXQ es intercambiable con la serie SMC MXQ. Adopta un accionamiento de doble pistón y un riel guía de bolas de recirculación no precargado, construido como una unidad integrada ultradelgada y liviana con menor altura y peso más liviano que el MXS, logrando una precisión de posicionamiento repetido de ±0,02 mm. Está disponible el montaje de tres lados con orificios para pasadores de posicionamiento (inferior, lateral y axial). Tamaños de orificio φ6~25 mm, carreras estándar de 10~150 mm, ajustadores de carrera opcionales de 0~5 mm. El imán incorporado se adapta a interruptores magnéticos y admite un funcionamiento sin aceite. Como actuador lineal básico rentable, se adapta a proyectos de presupuesto limitado y se utiliza ampliamente para la transferencia de alta frecuencia con cargas ligeras de pequeñas piezas electrónicas y de plástico y líneas de montaje automatizadas de precisión estándar.

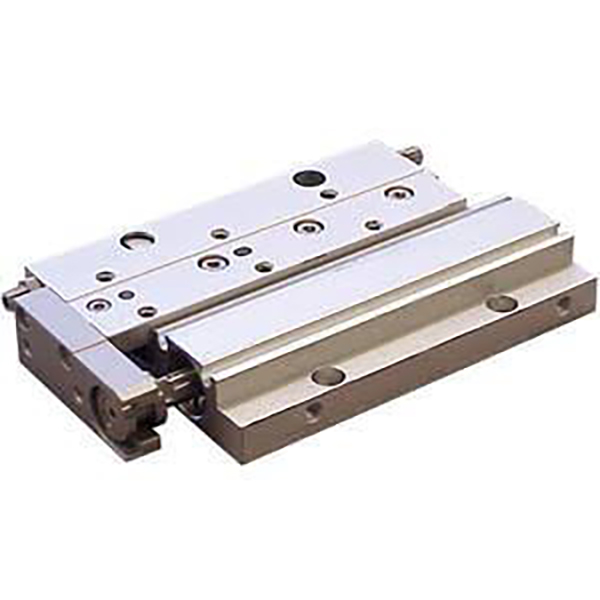

La mesa deslizante neumática ultrafina de alta rigidez SOLH Richge MXF es intercambiable con la serie SMC MXF. El cilindro y la guía de rodillos transversales están dispuestos en paralelo, con una altura del cuerpo reducida en un 40 % en comparación con los modelos MXS equivalentes, ideal para equipos de automatización con espacio vertical limitado. Admite montaje doble superior e inferior con orificios para pasadores de posicionamiento, precisión de posicionamiento repetido de ±0,02 mm, tamaños de orificio de φ8~20 mm y carrera estándar máxima de 100 mm. Equipado con topes de poliuretano de doble extremo de serie, ajustadores de carrera X10/X11 opcionales y topes hidráulicos. El imán incorporado funciona con interruptores magnéticos y permite un funcionamiento de ciclo largo sin aceite. Ampliamente utilizado para transferencias de carrera larga y carga media, como manipulación de módulos 3C, prensado de precisión y conmutación de estaciones.

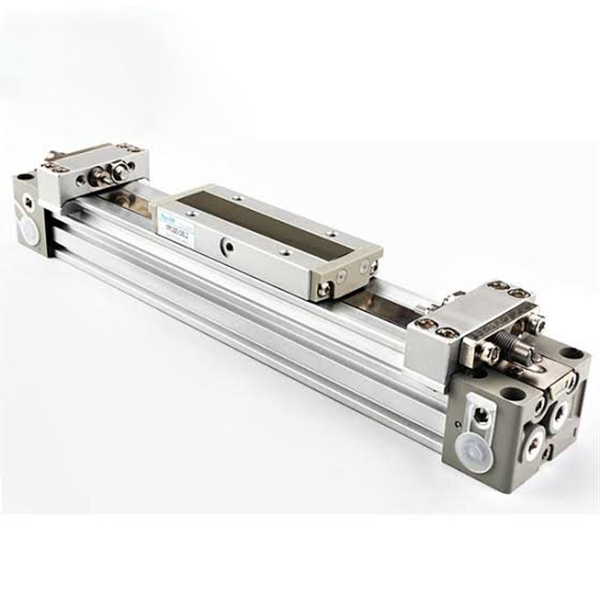

El cilindro básico sin vástago articulado mecánicamente SOLH MY1B logra una intercambiabilidad total con los modelos SMC correspondientes. Equipado con una correa de sellado interior y una correa exterior a prueba de polvo, cancela el vástago del pistón externo, cuya longitud total de instalación está cerca de la carrera efectiva y ahorra más del 50% de espacio de disposición en comparación con los cilindros con tirantes. Los tamaños de orificio varían de φ10 a 100 mm con una carrera máxima de hasta 5000 mm. La mesa deslizante está conectada rígidamente con el pistón con una excelente resistencia a la flexión, lo que permite el montaje de carga directa sin guías auxiliares bajo cargas ligeras. Hay disponibles tuberías de cuatro direcciones (delantera, trasera, lateral, inferior); Los modelos φ25~40 logran una reducción de peso del 17%. Están equipados de serie con cojines de aire ajustables incorporados, con amortiguadores hidráulicos externos opcionales y ajustadores de carrera de doble extremo. Las ranuras reservadas previamente se adaptan a los interruptores magnéticos de la serie D-M9 y se admite el funcionamiento sin aceite para talleres limpios. Clasificados por capacidad de carga: φ10~20 para servicio liviano, φ25~40 para servicio mediano-ligero, φ50~63 para servicio mediano, φ80~100 para servicio pesado. Ampliamente aplicado en transporte de materiales a larga distancia, accionamiento automático de puertas, desplazamiento de piezas pesadas en mecanizado y posicionamiento de carrera larga empujando en líneas de automatización no estándar como una solución económica de conducción lineal universal.
