Cilindro de aire

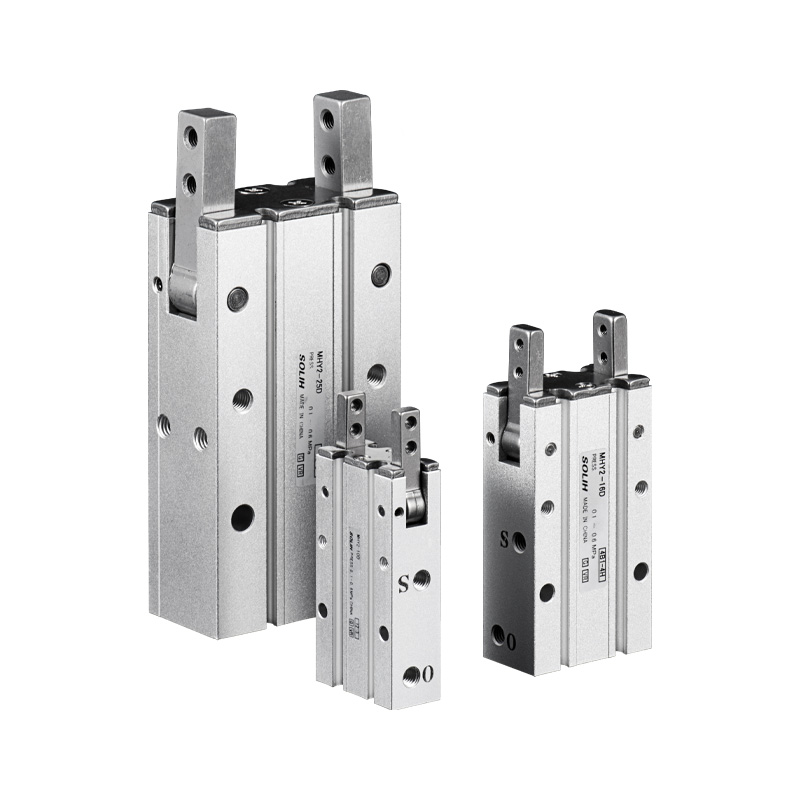

La pinza neumática de giro de 180° de ancho accionada por leva SOLH MHY2 es totalmente intercambiable con modelos SMC equivalentes. Adopta una transmisión de leva en lugar de un mecanismo de engranajes, logrando un ángulo de apertura máximo de 180° con una posición de cierre excesivo de -3° para evitar que la pieza de trabajo se afloje. Los tamaños de orificio cubren 10/16/20/25 mm, puramente de doble efecto sin variantes NO/NC de simple efecto, y la precisión de posicionamiento repetido alcanza ±0,02 mm. La construcción optimizada con espacio libre estrecho mejora la resistencia al polvo. Hay disponibles ranuras para sensores en los cuatro lados y el montaje mediante orificio pasante es opcional. Los anillos magnéticos incorporados funcionan con interruptores de láminas de la serie M9 para enviar señales de retroalimentación abierta/cerrada al PLC. Debido a la transmisión de palanca, la fuerza de sujeción efectiva disminuye bruscamente cuando la mandíbula sobresale extendida; Se requiere verificación del torque durante la selección y se recomienda una longitud del brazo de sujeción dentro de los 35 mm. Ideal para recoger y voltear piezas de trabajo tubulares e irregulares de gran diámetro en efectores finales de robots en miniatura. Se recomienda la pinza de giro de engranajes MHW2 si se requiere sujeción sin energía o un orificio más grande para trabajo pesado; Para la sujeción lineal centrada se prefiere la pinza paralela MHZ2.

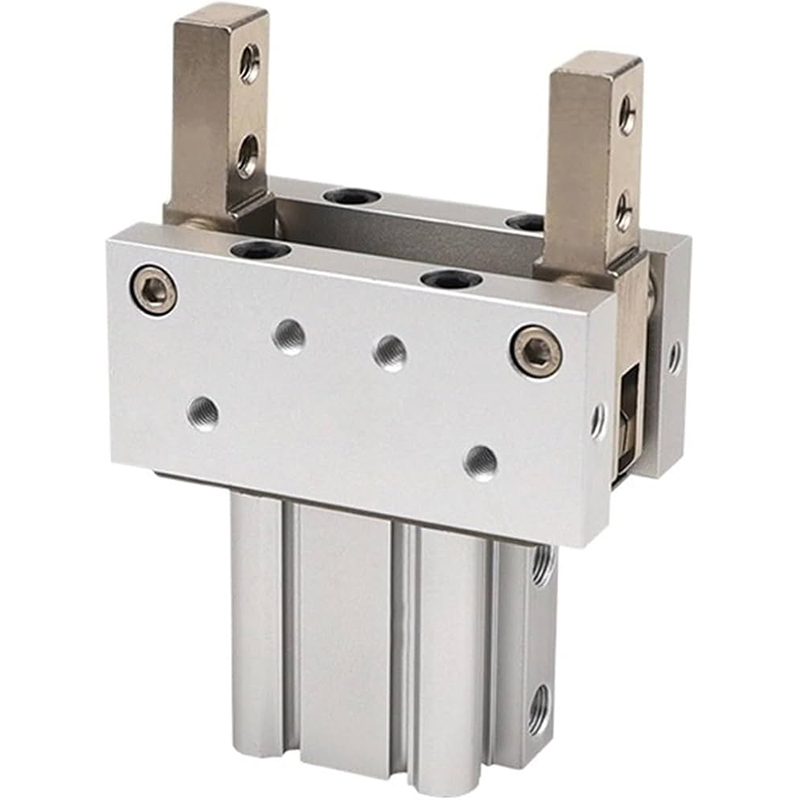

La pinza neumática autoblocante de alta resistencia con articulación articulada SOLH MHT2 es totalmente intercambiable con modelos SMC equivalentes. La estructura de punto muerto del varillaje de palanca amplifica la fuerza de sujeción de 3 a 5 veces. El autobloqueo mecánico se activa una vez completamente cerrado, reteniendo más del 80% de la fuerza de sujeción después de la pérdida de aire para evitar la caída de la pieza de trabajo, ideal para manipulación de robots elevados y estaciones de alta seguridad. Los tamaños de orificio cubren 32/40/50/63 mm y se ofrecen en el tipo D estándar y en la variante DZ liviana actualizada. Los interruptores magnéticos (M9BW) se pueden montar en cuatro lados para una disposición flexible de los sensores. Equipado con mandíbulas de aleación de acero de alta resistencia y varillajes resistentes al desgaste, admite un funcionamiento continuo sin aceite a largo plazo. El ángulo de giro está limitado entre 23°~28°, por lo que se debe verificar la separación de la pieza de trabajo durante la selección. Ampliamente utilizado para componentes automotrices, piezas fundidas y forjadas, carga de máquinas herramienta de alta resistencia y accesorios de seguridad para equipos de prensado. A diferencia de las pinzas paralelas normales sin función de bloqueo, MHT2 es la solución preferida para cargas pesadas que requieren protección contra caídas.

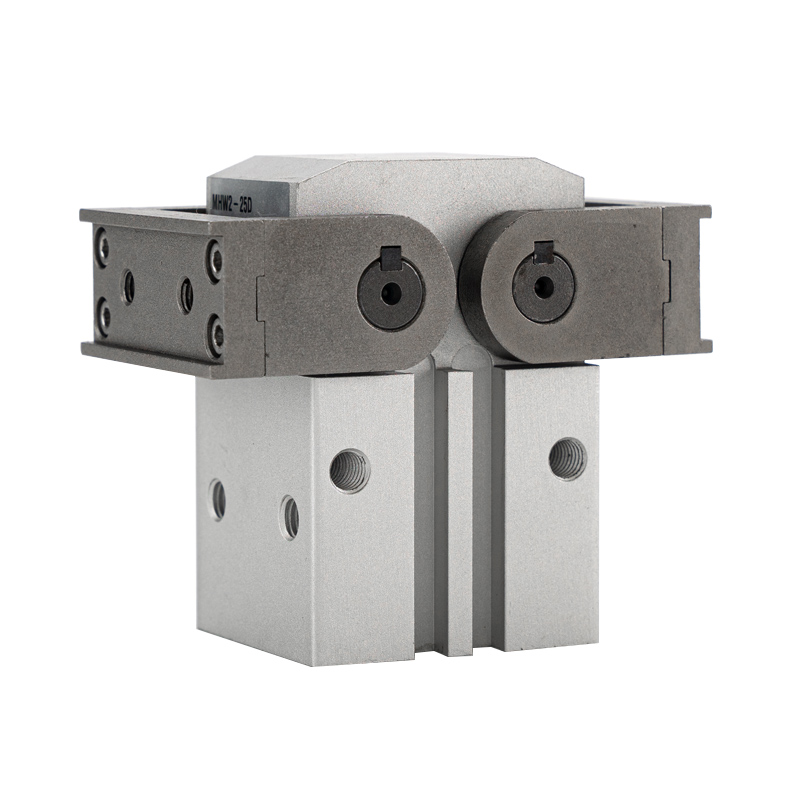

La pinza neumática con giro de 180° y cremallera y piñón SOLH MHW2 es totalmente intercambiable con modelos SMC equivalentes. La transmisión por engranaje de piñón y cremallera permite un giro simétrico y sincrónico de la mandíbula, cada mandíbula gira hasta 90° para una apertura total de 180°, con un error de sincronización ≤0,1° para garantizar una sujeción equilibrada y evitar el deslizamiento de la pieza de trabajo. Los tamaños de orificio varían de 20 a 50 mm en configuración puramente de doble efecto. Las mordazas se encuentran perpendiculares al cuerpo en plena apertura, lo que minimiza el espacio ocupado y facilita la evitación mecánica y el giro de la pieza de trabajo. El cuerpo cuadrado de aluminio anodizado duro cuenta con ranuras para sensores en los cuatro lados para una instalación sin restricciones del interruptor magnético. El sellado optimizado a prueba de polvo admite operaciones de ciclo largo en talleres polvorientos. En comparación con el MHY2 impulsado por levas, el MHW2 ofrece una mayor capacidad de carga y una mejor sincronización; a diferencia del interruptor MHT2, no tiene autobloqueo de apagado pero proporciona un ángulo de giro mucho mayor. Ampliamente utilizado para voltear y manipular piezas de trabajo de carga media (1~20 kg), cajas de cartón, piezas de plástico grandes y carga/descarga en estaciones de automatización confinadas.

La pinza giratoria integrada tipo paleta SOLH MRHQ es totalmente intercambiable con modelos SMC equivalentes. Integra un módulo giratorio de paletas y una pinza neumática paralela en un solo actuador, reemplazando la combinación dividida de mesa giratoria más cilindro de dedo separado. La longitud total se acorta aproximadamente un 20 % y se elimina la interferencia de arrastre de la tubería durante la rotación. Los tamaños de orificio cubren 10/16/20/25 mm con versiones de rotación estándar de 90° y 180°. Los tornillos de tope permiten un ajuste fino angular total de ±10°. La mordaza paralela de doble efecto logra una precisión de posicionamiento repetido de ±0,01 mm. Cinco superficies de montaje junto con salientes de ubicación y orificios para pasadores permiten un centrado rápido y un montaje multiorientación. Los anillos magnéticos incorporados admiten hasta cuatro interruptores de láminas de la serie M9 para detectar tanto los límites giratorios como el estado de apertura/cierre de la mordaza para un control total del enclavamiento del PLC. Al adoptar una estructura autolubricante sin aceite, se usa ampliamente para sujetar, voltear y convertir piezas de trabajo en líneas de automatización de empaque y electrónica 3C en espacios confinados para cargas livianas y medianas de 0,1 a 5 kg. Se requiere un margen de seguridad mínimo del 30% durante la selección de carga.

La pinza neumática paralela de guía lineal SOLH HFZ es directamente intercambiable con la serie SMC MHZ2. Adopta una transmisión síncrona de piñón y cremallera de doble pistón integrada con una guía lineal de bolas para una alta rigidez y una excelente resistencia a la carga compensada. Hay tres variantes de actuación disponibles: HFZ estándar de doble efecto; HFSZ de simple efecto normalmente cerrado (el resorte sujeta la pieza de trabajo cuando se corta el aire); HFTZ de simple efecto normalmente abierto (el resorte libera la pieza de trabajo al perder aire). Los tamaños de orificio varían de 6 a 40 mm con una precisión de posicionamiento repetido de ±0,01~±0,02 mm. Múltiples opciones de montaje incluyen roscado inferior, montaje lateral y tipo N con orificio pasante. Las ranuras para sensores de doble lado y los anillos magnéticos incorporados admiten interruptores magnéticos de la serie M9 para retroalimentación abierta/cerrada. Adecuado para sujeción externa y agarre expansible interno. Los accesorios opcionales incluyen cubiertas antipolvo, sellos para alta temperatura y grasa de calidad alimentaria NSF-H1. La fuerza de sujeción efectiva disminuye cuando la mandíbula sobresale extendida; se requiere un factor de seguridad ≥1,5 durante el cálculo de la carga. Ampliamente implementado en efectores finales de robots, electrónica 3C, hardware de precisión, moldeo por inyección y estaciones de agarre de precisión de automatización de embalaje, especialmente para aplicaciones que requieren retención o liberación de seguridad de apagado y condiciones de trabajo con cargas desplazadas lateralmente.

La pinza neumática paralela tipo palanca económica SOLH HFP adopta una transmisión de varillaje de palanca mecánica como una solución de agarre liviana y rentable. Los tamaños de orificio cubren 10/16/20/25/32 mm. Las mordazas se cierran cuando el pistón se extiende y se abren al retraerse; La fuerza de sujeción es entre un 20% y un 30% mayor que la fuerza de apertura para una sujeción confiable de la pieza de trabajo. Los orificios de montaje están disponibles en tres caras: lateral, inferior y trasera. Los imanes permanentes incorporados funcionan con interruptores magnéticos CS1-G para información de estado abierto/cerrado. Las placas metálicas de aislamiento de fricción reducen la abrasión para adaptarse al funcionamiento continuo de ciclos altos. Posicionado como una alternativa económica a las pinzas de guía lineal como HFZ y MHZ2, se adapta a aplicaciones de carga ligera y media sensibles al costo. Se recomienda el mantenimiento periódico de grasa en las juntas de palanca. Ampliamente utilizado para el manejo de alta frecuencia de piezas de plástico 3C, hardware estampado en miniatura y pequeños componentes de embalaje. No recomendado para condiciones con cargas compensadas pesadas persistentes o requisitos de ensamblaje de precisión ultra alta.

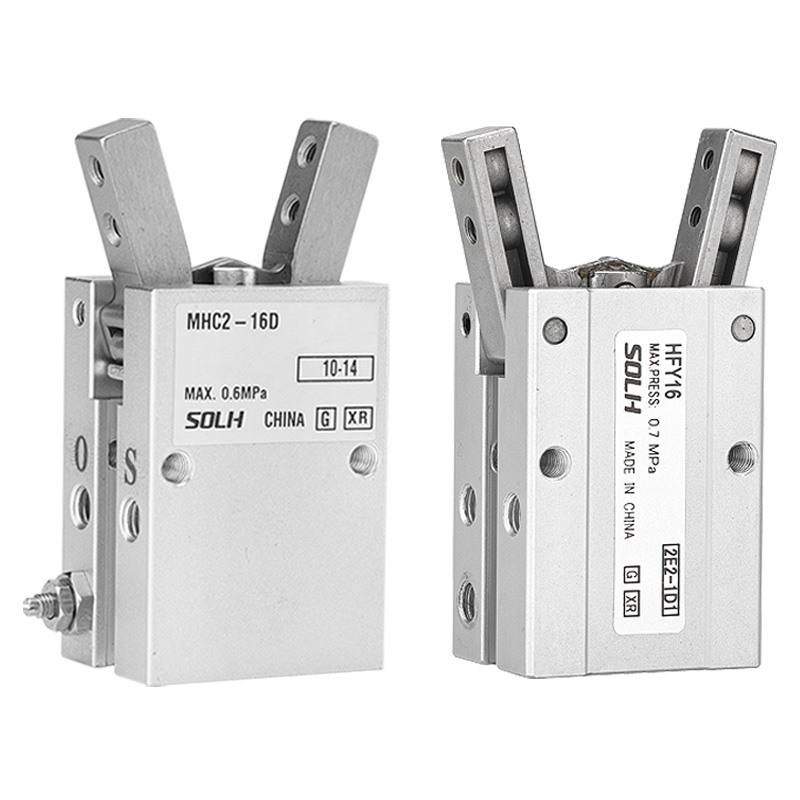

La pinza neumática de giro pivotante tipo Y SOLH HFY sirve como una alternativa intercambiable rentable al SMC MHC2. Impulsado por un varillaje de pivote de un solo pistón con amplificación de par de palanca. Se ofrecen dos variantes: HFY de doble efecto y HFTY normalmente abierto de simple efecto. El rango de giro alcanza +30°/-10° con un ángulo de giro efectivo total de alrededor de 40°. Las válvulas de mariposa ajustables integradas permiten una regulación independiente de la velocidad de apertura y cierre, y la precisión del posicionamiento repetido alcanza ±0,02 mm. Los tamaños de orificio cubren 6/10/16/20/25/32 mm. Hay disponibles tres superficies de montaje (inferior, lateral y trasera). Los anillos magnéticos incorporados son compatibles con los interruptores magnéticos CMSH y DS1-G para retroalimentación de señal límite. Es ideal para el agarre de envoltura exterior de piezas en miniatura redondas, curvas e irregulares en espacios de instalación reducidos y condiciones de manipulación de cargas ligeras de alta frecuencia. Durante la selección, tenga en cuenta que el par de sujeción disminuye cuando la mandíbula sobresale extendida; Se requiere un factor de seguridad ≥1,5 para la verificación de la carga. En comparación con el MHC2 original, el HFY presenta un ángulo de giro ligeramente más estrecho pero admite montaje en tres lados con un rendimiento de costos superior. Se recomienda el MHC2 original si se requiere un rango de oscilación más amplio o una función de apagado normalmente cerrado.

La pinza neumática de amplia apertura de 180° con articulación pivotante SOLH HFR es impulsada por una articulación de pistón para girar las mandíbulas. Cada mandíbula oscila hasta 90°, formando una línea recta cuando está completamente abierta para proporcionar el máximo espacio libre y eliminar la interferencia mecánica durante la recogida y colocación. Los tamaños de orificio cubren 10/16/20/25/32 mm con un diseño puramente de doble efecto. El ángulo de cierre excesivo de -2°~-5° garantiza una sujeción estable. Hay disponibles tres superficies de montaje (lateral, inferior, trasera); La ubicación de los orificios para pasadores en la base mejora la precisión del ensamblaje y el montaje con orificio pasante con sufijo N es opcional. Todos los modelos vienen con imanes permanentes incorporados y ranuras para sensores compatibles con interruptores magnéticos CMSH. La estructura de mandíbula optimizada a prueba de polvo y los separadores de metal antifricción ofrecen una vida útil de más de 5 millones de ciclos para entornos de taller con polvo moderado. Ampliamente utilizado para agarrar y girar piezas de trabajo con cavidades profundas, carcasas de plástico grandes y materiales de cajas. La pinza giratoria accionada por engranajes MHW2 se puede considerar para aplicaciones de carga media si no es necesario un espacio de evasión extremo. Se debe reservar un margen de seguridad mínimo del 30 % durante el cálculo del par; El saliente extendido de la mandíbula reduce en gran medida el par de sujeción efectivo.

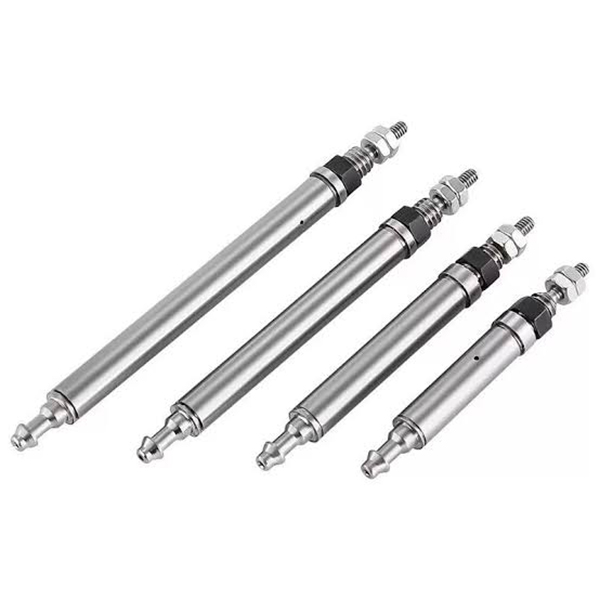

El cilindro neumático de pasador ultraminiatura SOLH CJ1 es intercambiable con modelos SMC equivalentes, que se ofrecen en tamaños de orificio de φ2,5 y φ4. φ2.5 es de retorno por resorte de simple efecto únicamente, mientras que φ4 admite versiones de simple y doble efecto. Delgado y ultraligero (2~3,5 g), no cuenta con cojín incorporado para una respuesta rápida. El puerto de aire del lado de la varilla se puede girar ±90° para facilitar la disposición de los tubos. Las roscas externas en ambos extremos permiten una fijación axial directa sin soportes adicionales. Ofrece un empuje que oscila entre 0,64 y 6,3 N a 0,5 MPa, adecuado para microcargas inferiores a 100 g para evitar daños por impacto en piezas de trabajo pequeñas y delicadas. Los sellos NBR permiten un funcionamiento sin aceite para un entorno limpio. Ampliamente aplicado en tareas de vaivén de alta frecuencia y carrera corta, incluidas pruebas de durabilidad de botones 3C, expulsión de chips, posicionamiento de microcomponentes, ajuste fino de instrumentos de precisión y actuadores en miniatura para dispositivos médicos. Se recomienda un factor de seguridad de empuje de al menos el 50% durante la selección.
