Cilindro de aire

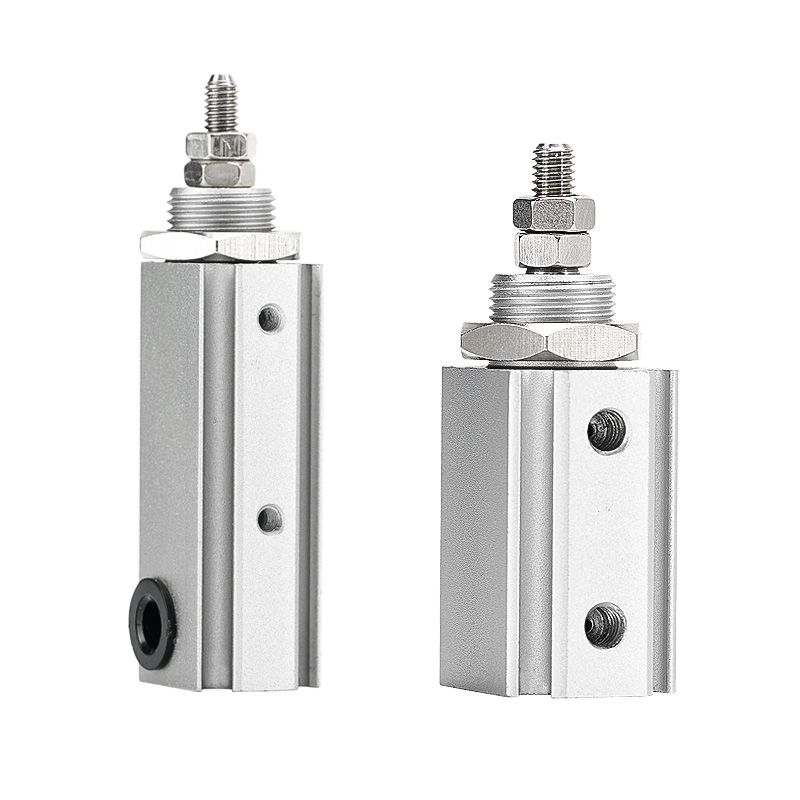

El cilindro neumático compacto de pasador de doble acción SOLH CJP2 es totalmente intercambiable con modelos SMC equivalentes. Los tamaños de orificio incluyen Ø4/6/10/16 mm, divididos en CJP2 (sin imán) y CDJP2 (anillo magnético incorporado). Diseño puro de doble efecto equipado con cojines de goma en ambos extremos para reducir el impacto y el ruido. En comparación con la serie CJP heredada, adopta una construcción de carrocería más corta y logra una reducción de peso del 55% al ​​65%. Hay seis estilos de montaje disponibles: básico, panel, brida, montaje con patas y más, adecuados para instalación empotrada, fijación axial y montaje lateral. Todos los tamaños vienen con anillos magnéticos; Incluso la variante de Ø4 mínimo admite interruptores magnéticos duales de la serie M9 para retroalimentación de posición bidireccional. El cilindro de aluminio anodizado duro y los sellos NBR permiten un funcionamiento sin aceite con una vida útil de más de 3 millones de ciclos y un empuje bidireccional constante. Ampliamente utilizado para aplicaciones push-pull bidireccionales de carrera corta, como expulsión de microcomponentes en la industria 3C, pruebas de durabilidad de botones, ajuste fino de instrumentos de precisión y actuadores en miniatura para equipos médicos. Durante la selección se reservará un margen mínimo de seguridad de carga del 30%. Elija CJP de simple efecto si se requiere retorno por resorte y un cilindro ultramini CJ1 para un espacio de carga ultraligero extremadamente reducido.

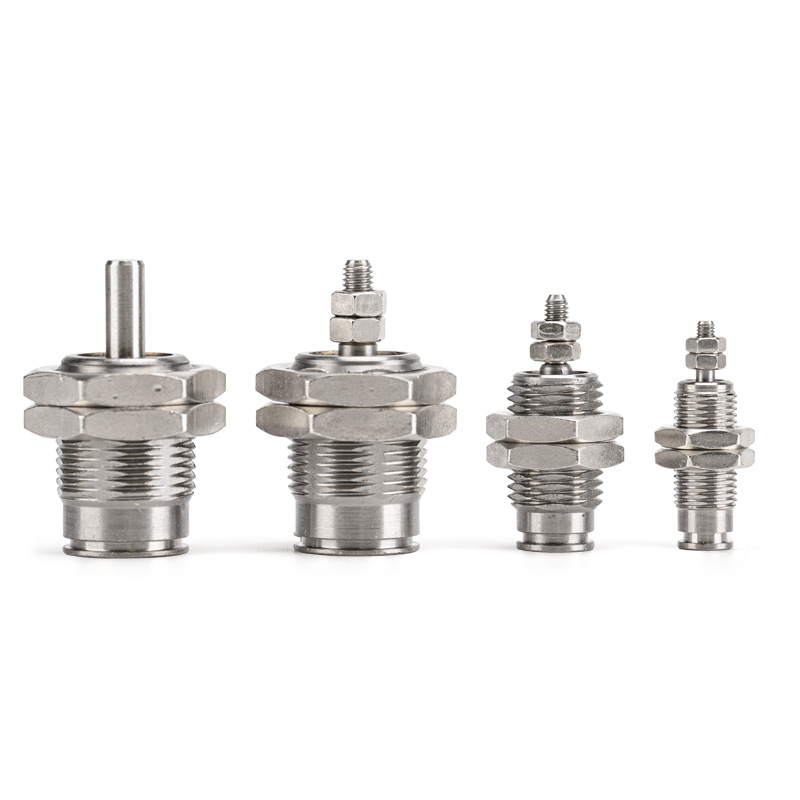

El cilindro neumático con micropasador de retorno por resorte de simple efecto SOLH CJP es totalmente intercambiable con modelos SMC equivalentes. Los tamaños de orificio cubren Ø4/6/10/16 mm, incluidas las variantes CJP (sin anillo magnético) y CDJP (anillo magnético incorporado). El diseño de simple efecto se extiende bajo el suministro de aire y se retrae automáticamente mediante un resorte al cortar el aire con función de seguridad de reinicio de apagado. Sin cojín incorporado, ofrece una respuesta rápida y una frecuencia de ciclo máxima de hasta 250 cpm. Hay dos estilos de montaje disponibles: montaje en panel B y montaje empotrado empotrado S. El cuerpo ultracorto se puede integrar dentro de la maquinaria para ahorrar espacio de instalación. El cilindro de latón anodizado duro y los sellos NBR respaldan un funcionamiento en un entorno limpio y sin aceite con una vida útil de más de 3 millones de ciclos. Ampliamente utilizado para expulsión unidireccional, parada de posicionamiento, conducción de plantillas en miniatura, pruebas de durabilidad de botones 3C y otros accionamientos unidireccionales de carrera corta. Se recomienda un margen de seguridad de empuje mínimo del 50% durante la selección. Seleccione el modelo de doble acción CJP2 para movimiento bidireccional de vaivén y el cilindro ultramini CJ1 para carga útil ultraligera en espacios extremadamente reducidos.

El mini cilindro neumático tipo pluma de acero inoxidable SOLH CDJ2 es totalmente intercambiable con la serie SMC CJ2, disponible en tamaños de orificio φ6/10/16 con anillo magnético incorporado compatible con interruptores de posición magnéticos. Construido con cilindro y vástago de acero inoxidable 304 para resistencia a la oxidación y rendimiento anticorrosión suave, adecuado para ambientes húmedos, aptos para alimentos, médicos y limpios. El diseño de tapa de extremo engarzado sin tirantes ofrece un contorno compacto y liviano. Las variantes completas cubren el tipo estándar de doble efecto CDJ2B, el retorno por resorte de simple efecto CDJ2E, el resorte de extensión de simple efecto CDJ2ET y el vástago de pistón hexagonal no giratorio CDJ2KB para posicionamiento antitorsión. Cojín de goma estándar; El colchón de aire Z es opcional para φ10/16 para reducir el impacto a alta velocidad. La presión de arranque mínima alcanza los 0,06 MPa, lo que permite un funcionamiento continuo sin aceite con una vida útil de más de 5 millones de ciclos. Está disponible un conjunto completo de accesorios de montaje que incluyen brida, soporte de pie y doble horquilla. En comparación con los minicilindros C85 y MI, CDJ2 ofrece especificaciones más completas y un mejor rendimiento de costos. Ampliamente utilizado para movimientos lineales de vaivén de alta frecuencia en equipos de espacios confinados para pruebas 3C, maquinaria alimentaria y automatización médica. Se recomienda un margen de seguridad mínimo del 50% en empuje durante la selección.

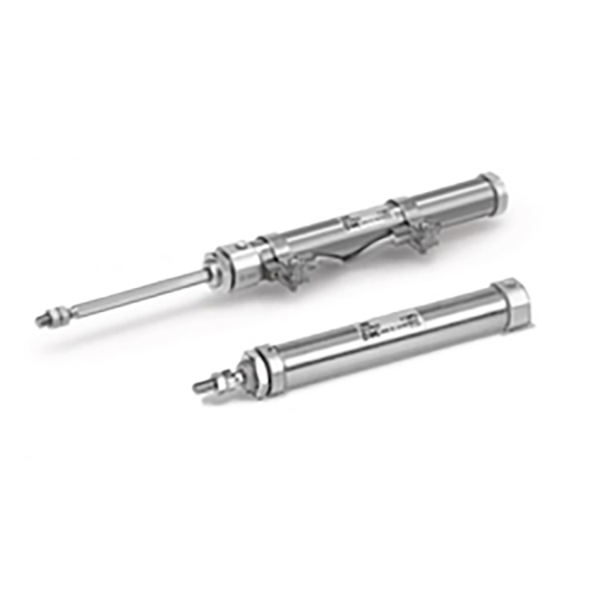

El mini cilindro no giratorio de acero inoxidable SOLH CJ2K pertenece a la familia de cilindros CJ2 y presenta una intercambiabilidad dimensional total con el CJ2K original importado. Los tamaños de orificio cubren Φ10 y Φ16. Equipado con vástago de pistón hexagonal y estructura guía incorporada para un rendimiento mecánico antitorsión. Tolerancia de rotación: ≤±1,5° para Φ10 y ≤±1° para Φ16, lo que elimina los problemas de deflexión de carga que ocurren en los cilindros de varilla redonda comunes durante el movimiento alternativo. Construido con un cilindro de acero inoxidable 304 para resistir el óxido y la humedad, presenta un contorno delgado y compacto. Hay tres modos de funcionamiento opcionales: doble efecto, simple efecto con retorno por resorte y simple efecto con extensión por resorte. El anillo magnético incorporado es opcional y compatible con interruptores magnéticos M9BW para retroalimentación de posición. Cojines de goma estándar en ambos extremos; Operación sin aceite respaldada con una vida útil mecánica de hasta 8 millones de ciclos. Hay múltiples opciones de montaje disponibles, incluido el tipo básico, montaje con patas, montaje con brida y montaje con doble horquilla. Ideal para aplicaciones que requieren una postura angular fija de los accesorios finales, como empuje de plantilla plana en automatización 3C, alimentación lineal de cámaras para inspección óptica, transporte de piezas de trabajo dentro de ranuras guía y expulsión de piezas de trabajo planas. Se recomienda el cilindro de varilla redonda CJ2 estándar si la restricción angular no es necesaria y se prioriza la rentabilidad. Se debe evitar una carga lateral radial excesiva en el vástago del pistón para evitar la abrasión del casquillo guía y el deterioro de la precisión antirrotación.

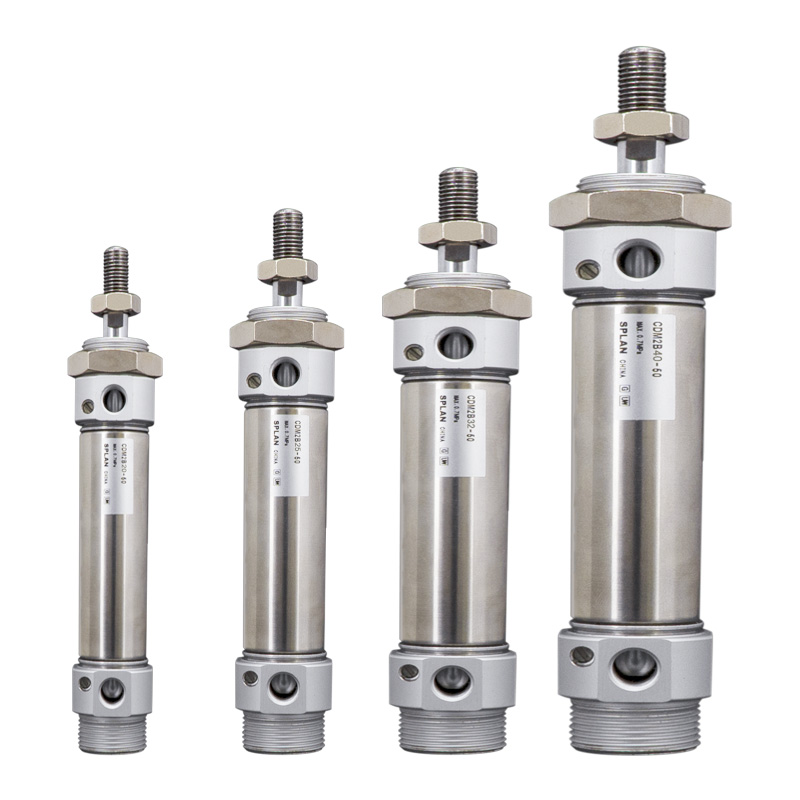

El cilindro neumático redondo de acero inoxidable SOLH CM2/CDM2 cumple con el estándar JIS B 8356 y es totalmente intercambiable con la serie SMC CM2, que se ofrece en tamaños de orificio de φ20/25/32/40 mm. Su empuje de salida oscila entre cilindros tipo micropluma y cilindros de tirante estándar. El cilindro, el vástago del pistón y las tapas de los extremos adoptan acero inoxidable 304, lo que brinda resistencia a la oxidación y tolerancia a ambientes húmedos, ácidos débiles y álcalis débiles, adecuados para líneas de automatización limpias en las industrias alimentaria, farmacéutica y electrónica. Una gama completa de variantes incluye el tipo estándar CDM2B de doble efecto, el CM2S/CM2T de simple efecto con retorno/extensión por resorte, el cilindro síncrono de doble vástago CM2W y el cilindro de vástago hexagonal no giratorio CM2K. Las versiones CDM2 vienen con un anillo magnético incorporado compatible con interruptores magnéticos M9B y A93 para detección de posición. Está equipado con un cojín de goma estándar; sufijo Un colchón de aire es opcional para reducir el ruido del impacto en operaciones a alta velocidad. El sellado de baja fricción permite un funcionamiento sin aceite con una vida útil de más de 8 millones de ciclos. Se admiten varios estilos de montaje: tipo básico, montaje con patas, brida, horquilla y muñón. Ampliamente utilizado para tareas de empuje, elevación, posicionamiento y sujeción de cargas medias. Durante la selección del modelo se reservará un margen de seguridad de empuje mínimo del 50%.

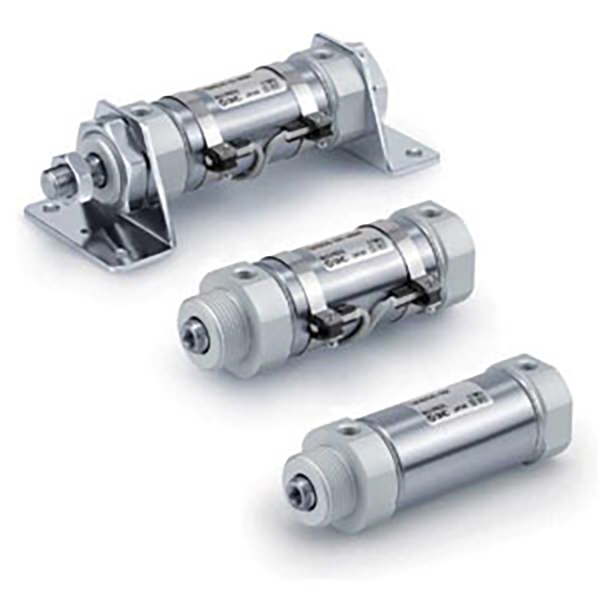

Los minicilindros cortos de acero inoxidable SOLH CM3 son reemplazos compactos mejorados para los actuadores neumáticos tradicionales de la serie CM2. Construidos íntegramente en acero inoxidable 304, ofrecen una excelente resistencia al óxido y a la corrosión débil por ácido-álcali, adecuados para entornos de talleres limpios, farmacéuticos y alimentarios. La estructura optimizada acorta la longitud total hasta 29 mm y reduce el peso en un 21 %, combinada con puertos de aire de cuatro direcciones para permitir una instalación flexible en múltiples ángulos en espacios reducidos para equipos. Múltiples variantes, incluidas las de doble efecto, resorte de simple efecto, doble vástago y vástago antirrotación, satisfacen diversos requisitos de accionamiento lineal; La versión magnética CDM3 admite detección de interruptor magnético para control de enclavamiento automático PLC. El sellado sin aceite de baja fricción garantiza más de 8 millones de ciclos operativos estables. Nuestra fábrica mantiene una producción en masa y un inventario puntual suficiente, ampliamente aplicado en embalaje médico, ensamblaje electrónico y posicionamiento automatizado de procesamiento de alimentos.

Los minicilindros neumáticos de acero inoxidable de la serie SOLH MG están diseñados de acuerdo con los estándares industriales JIS y ofrecen alternativas rentables a las series SMC CM2 y CM3 con intercambiabilidad dimensional completa para reemplazo directo y modernización de líneas de producción. Construidos con cilindro y vástago de acero inoxidable SUS304 combinados con tapas de extremo de aluminio de alta resistencia, ofrecen una excelente resistencia a la oxidación contra alta humedad, polvo, ácidos débiles y entornos alcalinos débiles, perfectamente adecuados para la automatización de alimentos, productos farmacéuticos y embalaje. El engarce por rodadura del remache asegura firmemente el cilindro y las tapas de los extremos para una excelente estabilidad antivibración durante el movimiento alternativo de alta frecuencia a largo plazo. Una línea completa cubre tipos estándar de reinicio de apagado de doble efecto y resorte de simple efecto, variantes síncronas de doble varilla y modelos mejorados con cojines de aire ajustables manualmente para suprimir el impacto y el ruido en ciclos de alta velocidad. El sellado compuesto de baja fricción con ranuras de almacenamiento de aceite incorporadas admite un funcionamiento sin aceite y sin mantenimiento durante más de 8 millones de ciclos de trabajo. Cada unidad viene preinstalada con un anillo magnético incorporado compatible con los sensores SMC M9B y Airtac CS1-G para realizar retroalimentación de posición en tiempo real y control de enlace automatizado por PLC. Respaldados por una producción en masa constante y un inventario adecuado en el extranjero, estos cilindros rentables se utilizan ampliamente en equipos automatizados de grado medio que operan en entornos de talleres húmedos y ligeramente corrosivos.

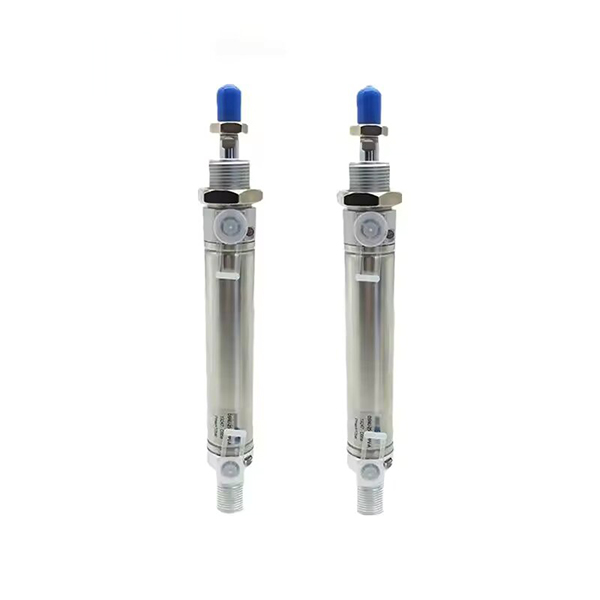

Los mini cilindros neumáticos de acero inoxidable SOLH DSNU cumplen estrictamente con los estándares internacionales ISO 6432 y CETOP RP52P, totalmente intercambiables con los cilindros originales FESTO DSNU, también compatibles con las series SMC CM2 y Airtac MG para reemplazo directo. Construido íntegramente con cilindro y vástago de pistón de acero inoxidable SUS304 con tapas de aluminio forjado, ofrece una excelente capacidad a prueba de herrumbre y anticorrosión para soportar ambientes de alta humedad, ácidos y álcalis débiles, y es perfectamente adecuado para líneas de producción de alimentos, productos farmacéuticos y de grado higiénico. La conexión de la tapa del extremo engarzada con rodillo garantiza una estabilidad estructural robusta contra la vibración. Admite diversas variantes, incluida la versión compacta ultracorta DSNU-S de doble efecto, de resorte de simple efecto; El cojín de aire autoadaptativo PPV opcional ajusta automáticamente la amortiguación en un rango de presión de 0,1 ~ 1,0 MPa para un movimiento alternativo estable a alta velocidad. El sellado compuesto de baja fricción permite un funcionamiento sin aceite con una vida útil de más de 8 millones de ciclos; La opción de anillo magnético incorporado funciona con sensores magnéticos convencionales para retroalimentación de posición del PLC. Mantenemos una producción en masa estable y un inventario global suficiente, ampliamente utilizado en procesamiento de alimentos, embalaje médico, ensamblaje de productos electrónicos y estaciones automatizadas en condiciones adversas.

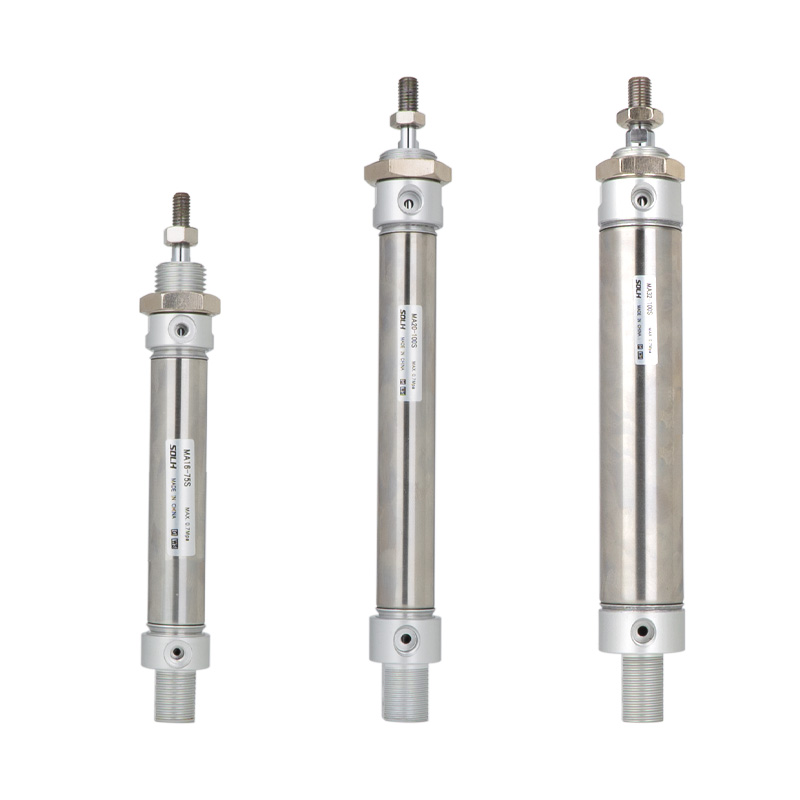

El minicilindro neumático económico de acero inoxidable SOLH MA cubre tamaños de orificio φ16/20/25/32/40/50/63 mm y es intercambiable con las series SMC CM2/CM3 con un excelente rendimiento de costos. Adopta un cilindro y un vástago de acero inoxidable 304 más tapas de aleación de aluminio, lo que ofrece resistencia a la oxidación adecuada para ambientes húmedos y ligeramente corrosivos, así como líneas de producción limpias para las industrias de alimentos, electrónica y embalaje. Las variantes completas incluyen el modelo estándar MA de doble efecto, el modelo MTA de simple efecto con retorno por resorte, el MSA de simple efecto con extensión por resorte, el cilindro síncrono de doble vástago MAD y el tipo MAJ de carrera ajustable. La versión MAC con colchón de aire ajustable es opcional para funcionamiento a alta velocidad. Todos los modelos están equipados con un anillo magnético incorporado, compatible con interruptores magnéticos CS1-G y M9B para retroalimentación de posición. Se suministra un cojín de goma estándar y un cojín de aire ajustable opcional reduce eficazmente el impacto y el ruido. La estructura de la tapa del extremo engarzada en rollo garantiza un rendimiento estable y permite un funcionamiento sin aceite con una vida útil de más de 5 millones de ciclos. Hay varios accesorios de montaje disponibles, que incluyen cola cilíndrica, cola de horquilla, brida, soporte de pie y horquilla doble para adaptarse a diversos diseños de equipos. Ideal para proyectos de automatización de carga ligera y media con limitaciones presupuestarias. Se recomienda un margen de seguridad de empuje mínimo del 50% durante la selección.
